Extender KVM z portami VGA i USB
  • WYSOKIEJ ROZDZIELCZOŚCI EXTENDER KVM Z PORTAMI USB I ZASIĘGIEM 300m


  • FUNKCJONALNOŚĆ

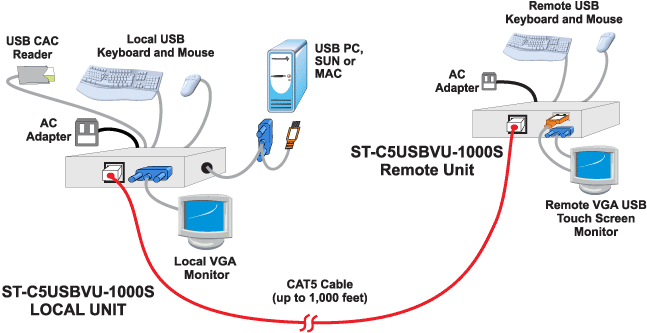

    Extender XTENDEX® VGA USB KVM pozwala wynieść na odległość 300m (1000 feet) klawiaturę, monitor i mysz. Równolegle ze zdalną można korzystać z lokalnej klawiatury, monitora i myszy. Extender posiada porty USB (klawiatura i mysz) i VGA (monitor) Opcjonalnie extender może przenosić sygnał audio lub drugi port USB (do ekranu dotykowego lub innych urządzeń) lub sygnał audio i drugi port USB. Moduły lokalny i zdalny łączy się okablowaniem CAT 5 / 5e / 6 UTP.
    • Przenoszona wysoka rozdzielczość video do 2048x1536 pikseli.
    • Wysokiej jakości, wytrzymała stalowa konstrukcja obudowy malowana farbą proszkową.
    • Automatyczna regulacja jakości sygnału video i dostosowanie ustawienia kolorów w celu osiągnięcia kryształowo czystego obrazu w przypadku dłuższych linii kablowych.
    • Obsługa standardu DDC2B dla wyniesionego monitora.
    • Wbudowana ochrona przeciwprzepięciowa.
    • Extender dostępny z opcjonalnym portem stereo audio i/lub drugim portem USB 2.0 (low/full speed) w lokalnym i wyniesionym module.
      • Do drugiego dodatkowego portu USB w module lokalnym możliwość dołączenia dowolnego urządzenia z portem USB (pełna transparentność połączenia).
      • Do drugiego dodatkowego portu USB w module wyniesionym  możliwość dołączenia monitora dotykowego USB, tablicy interaktywnej lub czytnika kart CAC.


    SPECYFIKACJA TECHNICZNA
    Moduł lokalny
    • Dołączenie Hosta
      • Obsługa komputerów z portami USB (PC, SUN, MAC).
      • Współpraca z systemami operacyjnymi: Windows 2000/XP/Vista/7/8/10, Windows Server 2000/2003/2008/2012, Solaris, Linux, FreeBSD i MAC OS 9/10.
      • Jeden wtyk "męski" 15-pinowy HD
      • Jeden wtyk "męski" USB Typ A.
      • Opcjonalny wtyk "męski" 3,5mm audio stereo (wejście audio).
    • Dołączenie lokalnej konsoli.
      • Rozdzielczość video 2048x1536 pikseli.
      • Jedno gniazdo "żeńskie" 15-pinowe HD.
      • Dwa gniazda "żeńskie" USB Typ A.
      • Opcjonalne gniazdo "żeńskie" 3.5mm audio stereo (wyjście audio).
      • Opcjonalnie gniazdo "żeńskie" USB Typ A do podłączenia dodatkowych urządzeń z interfejsem USB 2.0 (low/full speed).
        • Możliwość dołączenia dowolnego urządzenia z portem USB - pełna transparentność połączenia
        • Maksymalna przepustowość portu USB: 12 Mbit/s
    Moduł wyniesiony
    • Przenoszona rozdzielczość do 2048x1536; poniżej zestawiono tabelę rozdzielczości w zależności od odległości i typu kabla.
    • Jedno gniazdo "żeńskie" 15-pinowe HD.
    • Dwa gniazda "żeńskie" USB Typ A.
    • Opcja audio: jedno gniazdo "żeńskie" 3,5mm stereo.
    • Opcjonalnie gniazdo "żeńskie" USB Typ A do podłączenia dodatkowych urządzeń z interfejsem USB 2.0 (low/full speed) takich jak: drukarka, dotykowy monitor, tablica interaktywna, czytnik kart CAC lub skaner kodów kreskowych.
      • Maksymalna przepustowość portu USB: 12 Mbit/s
      • Stosując drukarkę USB w module wyniesionym zaleca się ograniczenie ilości drukowanych stron do trzech jednocześnie.
      • Kompatybilność z monitorami dotykowymi: Microtouch 3M, Elo 1529L 3000 Series, Elo 1515L, Smart Podium ID422w, Hope Industrial HIS-RL17, NEC MultiSync E222W, Industrial Electronic Devices Inc IWS-240t-G3, Zytronics CML-170, Pulse IR TSV4001/DT40, HP Compaq, Sharp Aquos Board, Advantech FPM-2150, Touch Screens Inc TWAP-1150ADP/1154ADP-USB i podobne wykorzystujące sterownik PenMount 5000/6000/9000.
      • Kompatybilność z tablicą interaktywną typu SMART Board™ SB640
      • Kompatybilność z czytnikami kart takimi jak: Athena, Cherry, Gemalto, Generic USB i Dell smart card/keyboard combo
    Regulacja jakości sygnału video
    • Automatyczna regulacja jakości sygnału video w celu kompensacji zmiennej długości i kabla CAT5/5e/6.
      • Maksymalne opóźnienie: 62ns regulowane ze skokiem 2ns.
    • Precyzyjna regulacja wykonywana manualnie poprzez komendy z klawiatury.
    • Ustawienia automatycznie zapamiętywane w pamięci modułu. Po powtórnym włączeniu zasilania ustawienia zostaną przywołane z pamięci.
    Zasilanie
    • Moduł lokalny i wyniesiony: zasilany z zewnętrznego zasilacza 110 lub 230 VAC i 50 lub 60 Hz.
    MTBF

    MTBF

    Nr katalogowy

    MTBF (h)

    Nr katalogowy

    MTBF (h)

    ST-C5USBV-L-1000S (lokalny)

    38 570

    ST-C5USBV-R-1000S (wyniesiony)

    43 429

    ST-C5USBVU-L-1000S (lokalny)

    37 943

    ST-C5USBVU-R-1000S (wyniesiony)

    44 468

    ST-C5USBVA-L-1000S (lokalny)

    38 453

    ST-C5USBVA-R-1000S (wyniesiony)

    43 234

    ST-C5USBVUA-L-1000S (lokalny)

    37 838

    ST-C5USBVUA-R-1000S (wyniesiony)

    42 606

    Wymagania środowiskowe
    • Temperatura pracy: 0°C do 38°C
    • Temperatura przechowywania: -30°C do 60°C
    • Wilgotność względna pracy i przechowywania: 17 do 90% bez efektu kondensacji
    Wymiary
    • SxWxG (mm): 130x30x79
    Certyfikaty
    • CE, RoHS
    • Zgodność z TAA
    Gwarancja
    • Dwa lata
    Ostrzeżenie
    • Extender nie jest urządzeniem sieci Ethernet. Nie podłączać extendera do urządzeń sieci Ethernet (karta, router, switch, bridge). Rezultatem próby podłączenia Extendera do sieci Ethernet może być trwałe uszkodzenie jednego z urządzeń.
    Pliki do pobrania

    OPCJE
    Stereo Audio
    • Sprzęt audio stereo można dołączać do modułu lokalnego i/lub wyniesionego.
    • Pasmo przenoszenia: 20 Hz do 20 kHz, ± 1 dB.
    • Stosunek sygnału do szumu (SNR): >76 dBA.
    • Współczynnik zawartości harmonicznych i szumu (THD+N): <0,1%.
    • Tłumienie przesłuchów między kanałami stereo: -70 dB.
    • Impedancja wejściowa: 10kΩ.
    • Poziom sygnału wyjściowego umożliwia obsługę głośników multimedialnych.
    • Maksymalny poziom sygnału I/O: 3,1Vp-p.
    • Sygnał wyjściowy jakości CD-audio.
    Dodatkowy port USB
    • Dodatkowy port USB 2.0 w modułach lokalnym i wyniesionym.
      • Do drugiego dodatkowego portu USB w module lokalnym możliwość dołączenia dowolnego urządzenia z potem USB (pełna transparentność połączenia).
      • Port USB do podłączenia drukarki, dotykowego monitora, tablicy interaktywnej, czytnika kart CAC lub skanera kodów kreskowych.
        • Maksymalna przepustowość portu USB: 12 Mbit/s
        • Stosując drukarkę USB w module wyniesionym zaleca się ograniczenie ilości drukowanych stron do trzech jednocześnie.
        • Kompatybilność z monitorami dotykowymi: Microtouch 3M, Elo 1529L 3000 Series, Elo 1515L, Smart Podium ID422w, Hope Industrial HIS-RL17, NEC MultiSync E222W, Industrial Electronic Devices Inc IWS-240t-G3, Zytronics CML-170, Pulse IR TSV4001/DT40 i HP Compaq.
        • Kompatybilność z tablicą interaktywną typu SMART Board™ SB640
        • Kompatybilność z czytnikami kart takimi jak: Athena, Cherry, Gemalto, Generic USB, Dell smart card/keyboard combo i SCM Microsystems


    Rozdzielczość w zależności od odległości i typu kabla

    Kabel

    Odległość [m]

    Maksymalna rozdzielczość

    CAT5/ 5e (UTP)

    300

    1920x1200 dla 60Hz

    245

    1920x1440 dla 60Hz

    180

    2048x1536 dla 60Hz

    CAT6 (UTP)

    245

    1920x1440 dla 60Hz

    180

    2048x1536 dla 60Hz

    CAT5/ 5e (STP)

    245

    1920x1200 dla 60Hz

    180

    1920x1440 dla 60Hz

    120

    2048x1536 dla 60Hz

    CAT6 (STP)

    120

    1280x1024 dla 60Hz

    90

    1600x1200 dla 60Hz

    60

    2048x1536 dla 60Hz




    Zestawienie oferowanych urządzeń

    Nazwa

    Nr katalogowy

    Instrukcja obsługi

    Karta katalogowa

    Extender KVM

    ST-C5USBV-1000S

    PDF manual

    Karta katalogowa

    Extender KVM z dodatkowym portem USB

    ST-C5USBVU-1000S

    Extender KVM z portem audio

    ST-C5USBVA-1000S

    Extender KVM z dodatkowym portem USB i audio

    ST-C5USBVUA-1000S
