  • RAMKA Z GNIAZDAMI ZASILAJĄCYMI I MULTIMEDIALNYMI MONTOWANA W BLACIE


  • MAGNAT-FRAME:
    Ramka z gniazdami multimedialnymi montowana w blacie stołu. Niewielkie gabaryty montażowe umożliwiają stosowanie ramki w pozycjach i w miejscach łatwo dostepnych takich jak: ścianka działowa, noga stołu, blat biurka itp. Wersje: 3-modułowa, 4-modułowa, 6-modułowa.
    Karta katalogowa (PDF)


    RAMKA:
    Wykonana ze stali nierdzewnej szlifowanej INOX, ze stali chromowanej lub stali malowanej proszkowo na kolor czarny (RAL9005), srebrny (RAL9006), biały (RAL9003) lub inny zgodny paletą RAL.

    ilość modułów

    wymiary całkowite ramki
    {SxWxG]

    wymiary otworu w blacie
    [SxG]

    3

    214x75x71mm

    193-198 mm x 46-55 mm

    4

    257x75x71mm

    236-241 mm x 46-55 mm

    6

    342x75x71mm

    321-326 mm x 46-55 mm




    ILOŚĆ I TYP MODUŁÓW:
    Standardowo oferowane są trzy typy ramek 3, 4 lub 6 modułowe (inne opcje na zapytanie).
    Moduły mogą być gniazdami zasilającymi lub/i gniazdami komputerowymi do przesyłania danych RJ45 lub/i gniazdami audio/video lub/i innymi funkcyjnymi.


    GNIAZDA ZASILAJĄCE
    :



    Gniazda zasilające okrągłe z bolcem 16A/230V.
    Maksymalna moc 3680 W.
    Gniazda obrócone o kąt 45° względem obudowy.
    Gniazda zabezpieczone przed wetknięciem przypadkowych przedmiotów.



    Gniazda zasilające okrągłe typu „schuko” 16A/230V.
    Maksymalna moc 3680 W.
    Gniazda obrócone o kąt 45° względem obudowy.



    Gniazda zasilające typu angielskiego UK 13A/230V.
    Maksymalna moc 2990 W.



    Gniazda zasilające komputerowe typu IEC320C13 10A/230V.
    Maksymalna moc 2300 W.



    Gniazda zasilające komputerowe typu IEC320C19 16A/230V.
    Maksymalna moc 3680 W.

    Gniazda w kolorze białym (podobnym do RAL9003) lub czarnym (podobnym do RAL9005) lub czerwonym (podobnym do RAL3002)
    Możliwe jest zastosowanie jednocześnie dwu lub więcej typów gniazd.
    Gniazda mogą być zasilane z dwóch niezależnych obwodów a obwody zostaną rozróżnione kolorem gniazd (np. biały/czarny dla obwodu podstawowego, czerwony dla obwodu z UPS itp.).

    KABEL ZASILAJĄCY:
    Kabel zasilający o długości do 5m (inne długości na zapytanie)
    Kabel zasilający może być zakończony wtykiem:
        - okrągłym typu uni-schuko o maksymalnym obciążeniu 16A/250V
        - komputerowym typu IEC320C14 (np. do UPS) o maksymalnym obciążeniu 10A/250V
        - komputerowym typu IEC320C20 (np. do UPS) o maksymalnym obciążeniu 16A/250V
        - typu GST18i3 firmy Wieland o maksymalnym obciążeniu 16A/250V
        - typu Winsta MIDI firmy Wago o maksymalnym obciążeniu 16A/250V
        - typu angielskiego o maksymalnym obciążeniu 13A/250V
        - przemysłowym IEC309 niebieskim o maksymalnym obciążeniu 16A/250V
    Kable zasilające mogą być dostraczane w kolorowych, bawełnianych oplotach.

    GNIAZDA RJ45 CATx i RJ12:



    Jedno gniazdo danych RJ45 cat5e lub cat6 UTP/STP



    Dwa gniazda danych RJ45 cat5e  lub cat6 UTP/STP



    Jedno gniazdo danych RJ45 z adapterem standardu Panduit



    Jedno gniazdo danych RJ45 z adapterem standardu Systimax



    Jedno gniazdo telefoniczne RJ12



    Dwa gniazda telefoniczne RJ12



    Jedno gniazdo danych RJ45
    cat5e lub cat6 UTP/STP i
    jedno gniazdo telefoniczne RJ12


    GNIAZDA USB i RS232
    :




    Jedno gniazdo USB 2.0 typ A



    Dwa gniazda USB 2.0 typ A



    Jedno gniazdo USB 3.0 typ A



    Dwa gniazda USB 3.0 typ A



    Gniazdo transmisji szeregowej RS232 9-pinowe (DB9)



    Ładowarka USB typ A 5V/1,5A


    GNIAZDA AUDIO i VIDEO
    :




    Gniazdo multimedialne HDMI



    Gniazdo multimedialne DisplayPort



    Gniazdo video DVI



    Gniazdo video VGA 15-pinowe



    Gniazdo video VGA 15-pinowe i gniazdo miniJack 3,5mm audio stereo



    Gniazdo video VGA 15-pinowe i dwa gniazda miniJack 3,5mm audio stereo



    Gniazdo miniJack 3,5mm audio stereo



    Dwa gniazda miniJack 3,5mm audio stereo



    Gniazdo RCA cinch (żółty) video kompozytowe



    Gniazda RCA cinch (czarny+czerwony lub biały+czerwony) audio stereo



    Gniazda RCA cinch (żółty) video i (czarny+czerwony) lub biały+czerwony) audio stereo



    Gniazdo S-Video



    Gniazda S-Video i RCA cinch (czarny+czerwony lub biały+czerwony) audio stereo



    Gniazdo S-Video i RCA cinch (żółty) video kompozytowe



    Gniazdo RCA cinch (pomarańczowy) audio stereo cyfrowe S/PDIF



    Gniazda RCA cinch (zielony+niebieski+czerwony) video komponentowe YPbPr



    Gniazda RCA cinch (zielony+niebieski+czerwony) video komponentowe YPbPr i RCA cinch (pomarańczowy) audio stereo cyfrowe S/PDIF


    Gniazdo audio XLR



    Jedno gniazdo antenowe typu F plug



    Dwa gniazda antenowe typu F plug


    INNE WYPOSAŻENIE
    :




    Moduł przelotowy do wyposażenia dowolnym gniazdem typu "Keystone"



    Moduł przelotowy do wyposażenia dowolnymi gniazdami typu "Keystone".

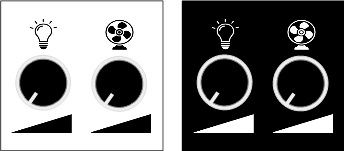

    Moduł z przyciskiem sterującym



    Przepust kablowy rozkładany, dwu-częściowy. Dwa otwory o średnicy 10mm



    Dwu-polowy wyłącznik podświetlany z elementem świecącym typu LED.



    Lampka kontrolna sygnalizująca zasilanie.

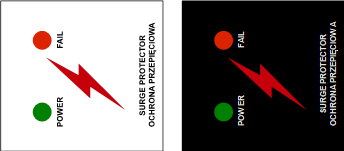

    Moduł zabezpieczenia przeciwprzepięciowego.

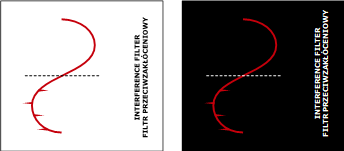

    Moduł filtra przeciwzakłóceniowego

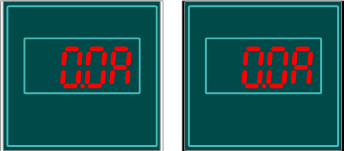

    Moduł z cyfrowym wskaźnikiem obciążenia prądowego (amperomierz)

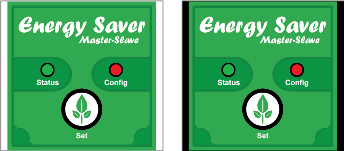

    Moduł EKO "master-slave" automatyczne wyłączanie urządzeń w stanie czuwania
