Monitoring środowiska informatycznego firmy GUDE

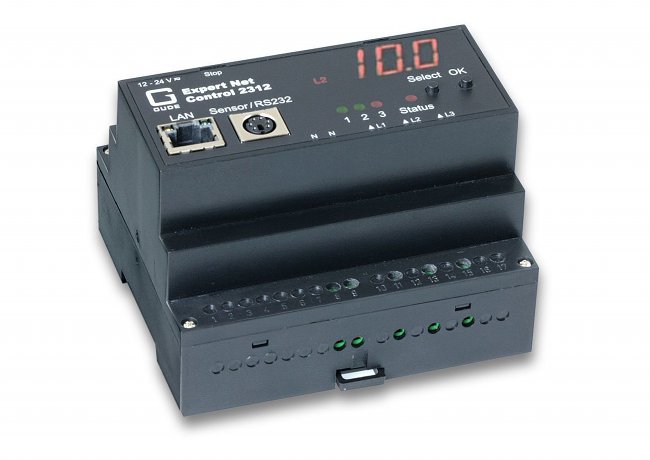

  • MODUŁ ZDALNEGO STEROWANIA I MONITORINGU - EXPERT NET CONTROL 2312-1


  • FUNKCJONALNOŚĆ
    Moduł zarządzalny typu Expert Net Control 2312-1 posiada możliwość zdalnego włączania i wyłączania obwodu zasilania lub konkretnego urządzenia oraz monitorowania zużycia energii poszczególnych obwodów poprzez sieć TCP/IP lub lokalnego portu szeregowego. Po wykonaniu podstawowych czynności podłączenia, 3 porty przekaźnikowe mogą być sterowane i nadzorowane z dowolnego komputera za pomocą przeglądarki internetowej.
    Expert Net Control 2312-1 wyposażony jest dodatkowo w jeden port czujnika temperatury / wilgotności lub interfejsu RS232.

    • Trzy przekaźniki sterujące ze stykami bezpotencjałowymi, napięcie przełączenia 230V AC 16A
    • Miernik pomiarów: zużycia energii, natężenia prądu, współczynnika mocy, przesunięcia fazowego, częstotliwości, napięcia oraz mocy czynnej, bierniej i pozornej.
    • Miernik energii posiada możliwość wskazania całkowitej wartości zużycia energii i okresowego pomiaru zużycia energii (licznik resetowalny).
    • Czytelny wyświetlacz LED z informacją o obciążeniu prądowym, adresem IP, danymi z czujników i raportem o błędach.
    • Przekaźniki sterujące mają możliwością indywidulanego włączania i wyłączania zasilania każdego z nich poprzez interfejs HTTP, linię komend lub interfejs portu szeregowego RS232.
    • Opóźnienie załączania zasilania każdego z obwodów w zakresie 0....9999 sekund po pojawieniu się zasilania (możliwość konfiguracji sekwencyjnego załączania obwodów).
    • Opóźnienie 1 sekundowe załączania zasilania zapobiegające powstawaniu impulsów prądu startowego.
    • Funkcja "Watchdog over IP" dla trzech urządzeń (ICMP/TCP)
    • Kompaktowa obudowa przeznaczona do montażu na szynie DIN-TS35
    • Umieszczone na panelu frontowym dwu-kolorowe wskaźniki stanu portów przekaźnikowych
    • Jeden interfejs do dołączenia opcjonalnego czujnika temperatury / wilgotności lub portu RS232
    • Przyciski w obudowie do manualnej zmiany stanu przekaźników wyjściowych
    • Automatyzacja włączania i wyłączania przekaźników lub też sterowanie zgodnie z tabelami czasowymi przełączania (tryb batch mode)
    • Darmowa aplikacja zarządzająca dla urządzeń przenośnych z systemami Android i IPhone
    • Zasilanie poprzez montowany na szynie DIN zewnętrzny zasilacz 7902 (230VAC / 12VDC 1250mA - dostarczany jako oddzielny element)
    • Niskie zużycie energii, maks. 3W
    • Manualne ustawienie adresu IP lub dynamiczna alokacja DHCP.
    • Wymiana oprogramowania poprzez sieć Ethernet bez konieczności restartu urządzenia.
    • Obsługa protokołu i trapów SNMP (SNMPv1, SNMPv2c).
    • Obsługa protokołu Syslog.
    • Możliwość wysłania powiadomienia o zdarzeniu pocztą e-mail
    • Dostęp do urządzenia ograniczony listą adresów IP (IP ACL).
    • Dostęp do urządzenia ograniczony opcjonalnym hasłem.
    • Łatwa konfiguracja za pomocą dowolnej przeglądarki internetowej lub programem pod Windows lub Linux
    • Interfejs sieciowy Ethernet 10/100 Mbit/s
    • Producent: GUDE Analog- und Digitalsysteme Niemcy


    SPECYFIKACJA TECHNICZNA
    Interfejsy

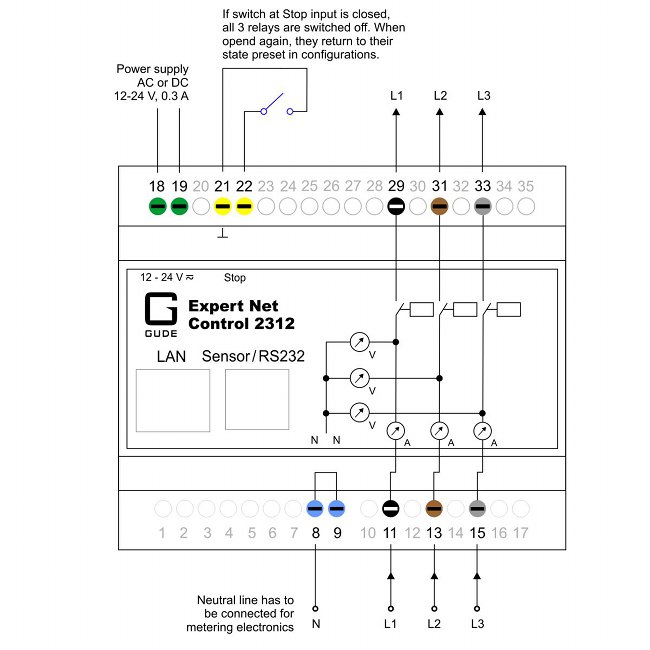

    • Złącze zasilania z zewnętrznego zasilacza 12-24V AC/DC
    • 3 złącza wyjściowe przekaźnikowe
    • 1 port Mini-DIN do dołączenia opcjonalnego czujnika lub portu szeregowego RS232
    • Gniazdo RJ45 Ethernet (10/100 Mbit/s)
    Wymiary urządzenia
    • Obudowa do montażu na szynę DIN (TS-35)
    • Wymiary SxWxG: 10,5 x 7 x 9 cm
    Waga
    • 280 g
    Temperatura pracy
    • 0ºC – 50ºC
    Temperatura przechowywania
    • -20ºC – 70ºC
    Wilgotność względna
    • 0 - 95% bez efektu kondensacji

    OPCJE

    Czujnik temperatury 7001 do modułów Expert Net Control
    Opcjonalnie w prosty sposób do modułów Expert Net Control można dołączyć czujnik temperatury (7001). Czujnik jest automatycznie wykrywany przez moduł po jego dołączeniu. Informacja o temperaturze będzie dostępna poprzez interfejs sieciowy, wyświetlacz i SNMP.
    • Sensor temperatury z kablem i wtykiem Mini-DIN: 2,3m
    • Dokładność pomiaru: ± 0,5°C
    • Końcówka pomiarowa zgodna ze stopniem ochrony IP68
    • Końcówka pomiarowa: aluminiowa obudowa, średnica 6mm, długość 53mm
    • Długość kabla: 2,3m (bez wtyku i końcówki pomiarowej)
    • Waga: 80g
    • Zakres temperatury pracy: -20°C do +80°C


    Czujnik hybrydowy (temperatury i wilgotności) 7002 do modułów Expert Net Control
    Opcjonalnie w prosty sposób do modułów Expert Net Control można dołączyć hybrydowy czujnik temperatury i wilgotności (7002). Czujnik jest automatycznie wykrywany przez moduł po jego dołączeniu. Informacja o temperaturze i wilgotności będzie dostępna poprzez interfejs sieciowy, wyświetlacz i SNMP.
    • Sensor hybrydowy (temperatury i wilgotności) z kablem i wtykiem Mini-DIN: 2,3m
    • Dokładność pomiaru temperatury: ± 0,5°C
    • Dokładność pomiaru wilgotności: ± 3%
    • Długość kabla: 2,3m (bez wtyku i końcówki pomiarowej)
    • Waga: 80g
    • Zakres temperatury pracy: -20°C do +80°C
    • Zakres wilgotności pracy: 0-90%


    Kabel z adapterem RS232
    Kabel z wtykiem Mini-DIN i adapterem portu RS232 umożliwia sterowanie wyjściami zasilającymi z poziomu portu szeregowego.
    • Gniazdo RS232 (Sub-D 9-pinowe)
    • Wtyk Mini-DIN 6-pinowy
    • Długość kabla: 2,3m
    • Waga: 85g
    • Zakres temperatury pracy: 0°C do +50°C


    Zasilacz 230VAC / 12VDC do montażu na szynę DIN (7902)
    Zewnętrzny zasilacz do zasilania modułów Expert Net Control 2301 lub Expert Net Control 2312 przeznaczony do montażu na szynę DIN (TS-35)
    • Montaż na szynie DIN (EN 50022)
    • 100-240 VAC / 12 VDC
    • 1250 mA



    Zestawienie oferowanych urządzeń

    Nazwa

    Nr artykułu

    Instrukcja obsługi

    Karta katalogowa

    Expert Net Control 2312-1

    2312-1

    PDF manual

    Quick Start Guide

    Karta katalogowa

    Czujnik temperatury Mini-DIN

    7001

    Karta katalogowa

    Hybrydowy czujnik temperatury i wilgotności Mini-DIN

    7002

    Kabel z adapterem RS232

    7990

    Zasilacz 230VAC / 12 VDC na szynę DIN

    7902


    Program do konfiguracji sieciowej i wgrywania oprogramowania "firmware"
    dla Windows: GBL_Conf
    dla Linux: gblc
    Firmware: ENC 2312
