KONWERTER ŚWIATŁOWODOWY STOSOWANY DO MODUŁÓW ENVIROMUX-2D/5D/16D
|
KONWERTER ŚWIATŁOWODOWY/ EXTENDER - ENVIROMUX-SER-2FOxxxx
|
Extender umożliwia wyniesienie czujek za pomocą dwóch kabli światłowodowych jednomodowych lub wielomodowych.
- E-SER-2FOSMST: dwa kable (duplex) jednomodowe 9-mikronów z wtykami ST, odległość do 20km (12,4 miles).
- E-SER-2FOMMSC: dwa kable (duplex) wielomodowe 50-mikronów lub 62,5-mikrona z wtykami SC, odległość do 2km (1,2 miles).
Konwerter zamienia interfejs kablowy z wtykiem RJ45 na światłowód i odwrotnie.
- Moduł ENVIROMUX i czujniki należy połączyć kablem CATx z odizolowaną końcówką do konwertera światłowodowego.
- Długość kabla przyłączeniowego CATx jest uzależniona od zastosowanego czujnika ale nie może przekraczać 305m od strony modułu głównego i czujnika łącznie.
Wbudowana ochrona przeciwprzepięciowa
Złącza (w modułach lokalnym i wyniesionym):
- Dwa gniazda światłowodowe typu ST jednomodowe
- 8-pozycyjny blok złączy śrubowych
- 2-pozycyjny blok złączy śrubowych do dołączenia zasilania
- Dwa gniazda światłowodowe typu SC
- 8-pozycyjny blok złączy śrubowych
- 2-pozycyjny blok złączy śrubowych do dołączenia zasilania
Dwa moduły konwertera światłowodowego dostarczane są wraz z dwoma zasilaczami 12VDC i jednym zasilaczem 5VDC.
Wymiary SxWxG:
- E-SER-2FOSMST: 91x22x126 mm.
- E-SER-2FOMMSC: 91x22x118 mm.
Temperatura pracy: -40 to 85°C
Wilgotność względna pracy: 5 do 95% bez efektu kondensacji
Kompatybilność z modułami: ENVIROMUX-2D/5D/16D
Certyfikaty: CE, FCC, RoHS

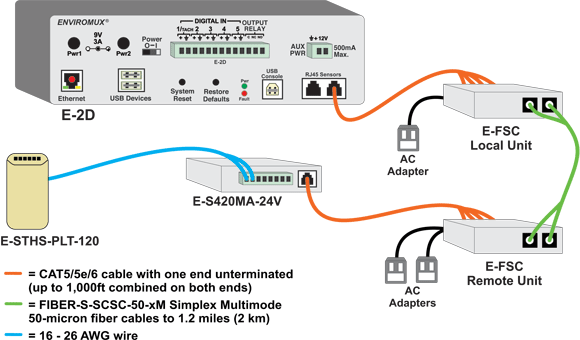

Przykładowa aplikacja konwertera
Instrukcja instalacji E-SER-2FOSMST
Instrukcja instalacji E-SER-2FOMMSC
|
 |
|
|
|
|
