Extender KVM z portami HDMI i USB na kablach CATx
  • EXTENDER KVM Z PORTAMI HDMI, USB, IR, RS232 I ZASIĘGIEM 100m NA KABLU CAT5 / 6 / 7


  • FUNKCJONALNOŚĆ

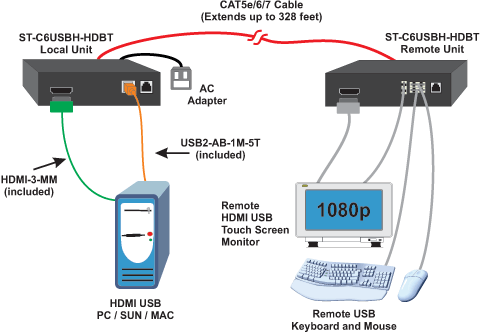

    Extender XTENDEX® HDMI USB KVM over HDBase-T pozwala wynieść na odległość 100m (328 feet) nieskompresowany cyfrowy sygnał portów klawiatury USB, myszy USB, monitora HDMI, sygnalizacji IR, sieci Ethernet i dodatkowego portu USB komputera. Extender składa się z dwóch modułów: lokalnego do którego dołącza się komputer oraz wyniesionego do którego dołącza się klawiaturę, monitor i mysz. Moduły lokalny i wyniesiony łączy się jednym kablem CAT 5e/6/7.
    • Transmisja nieskompresowanego, dużej prędkości sygnału HDMI za pomocą jednego kabla typu CAT5e/6/7.
    • Rozdzielczość HDTV do 1080p.
    • Tylko jeden zasilacz wystarczy aby zasilić dwa moduły lokalny i wyniesiony. Zasilanie dołącza się do dowolnego z modułów.
    • Obsługa funkcji HDMI:
      • x.v.Color, sYCC601 color, Adobe RGB Color and Adobe YCC601 color
      • Dolby TrueHD, DTS-HD Master Audio, Dolby Digital i DTS
      • Pasmo przenoszenia do 154 MHz (3,76 Gbps)
      • Obsługa kompatybilnych urządzeń z magistralą danych CEC (consumer electronic control).
      • Lip Sync
    • Zgodność ze standardem HDCP.
    • Obsługa protokołu DDC2B.
    • Pełna kontrola źródła sygnału HDMI za pomocą pilota zdalnego sterowania IR z odbiornikiem dołączonym do modułu wyniesionego.
    • Porty USB do dołączenia klawiatury i myszy.
      • Dołączenie klawiatury i myszy bez konieczności odłączania zasilania.
      • Aktywna emulacja klawiatury i myszy.
    • Dodatkowy port USB w module wyniesionym przeznaczony jest do dołączenia monitora dotykowego USB, tablicy interaktywnej lub czytnika kart pamięci CAC.
    • Dwukierunkowy interfejs RS232.
    • Opcjonalny port Ethernet umożliwia transmisję i odbiór dla dołączonych urządzeń standardowej sieci danych 100Base-T takich jak routery, hub-y, smart TV lub odtwarzacze smart Blu-Ray.
    • Extender posiada zintegrowane uchwyty do łatwego montażu na powierzchni płaskiej lub ścianie.
    • Wysokiej jakości, wytrzymała stalowa konstrukcja obudowy malowana farbą proszkową.


    SPECYFIKACJA TECHNICZNA
    Moduł lokalny
    • Kompatybilność z komputerowymi portami USB (PC,SUN, MAC) i źrodłami sygnału video HDTV z portem HDMI.
    • Multiplatform support: Windows 7/8/10/11, Windows Server 2008/2012/2016/2019/2022, Solaris, Linux, FreeBSD, and MAC OS 10/11/12.
    • Gniazdo „żeńskie” HDMI do dołączenia źródła sygnału.
    • Jedno gniazdo "żeńskie" USB Typ B.
    • Sygnalizacja IR: jedno gniazdo "żeńskie" 3,5mm do dołączenia nadajnika sygnału podczerwieni IR (dostarczane w standardzie).
    • Sygnalizacja RS232 - jedno gniazdo "żeńskie" RJ45
    • Opcjonalny port RJ45 Ethernet 100BaseT umożliwiający transmisję i odbiór dla dołączonego urządzenia standardowej sieci danych takiego jak router lub hub.
    • Gniazdo „żeńskie” RJ45 do przesyłania wysokiej rozdzielczości sygnału video/audio, danych USB, RS232, sygnału IR i sygnalizacji DDC.
    Moduł wyniesiony
    • Rozdzielczość HDTV do 1080p i rozdzielczość komputerowa do 1920x1200 pikseli.
    • Gniazdo „żeńskie” HDMI.
    • Sygnalizacja IR: jedno gniazdo "żeńskie" 3,5mm do dołączenia odbiornika sygnału podczerwieni IR (dostarczane w standardzie).
    • Dwa gniazda "żeńskie" USB Typ A.
      • Kompatybilność z większością klawiatur i myszy USB w tym z myszą bezprzewodową Logitech M570 i z klawiaturą bezprzewodową Logitech K400.
    • Dodatkowe gniazdo "żeńskie" USB Typ A do podłączenia dodatkowych urządzeń z interfejsem USB 2.0 (low/full speed) takich jak: monitor dotykowy z intefejsem USB, czytnik kart CAC, tablica interaktywna lub skaner kodów kreskowych.
      • Maksymalna przepustowość portu USB: 12 Mbit/s
      • Obsługa monitorów dotykowych takich jak: Microtouch 3M, ELO 1529L 3000 Series, Smart Podium ID422w, Hope Industrial HIS-RL17, NEC MultiSync E222W, Industrial Electronic Devices Inc IWS-240t-G3, Zytronics CML-170, Pulse IR TSV4001/DT40 i HP Compaq.
      • Obsługa tablic interaktywnych takich jak: SMART Board™ SB640
      • Obsługa czytników kart CAC takich jak: Athena, Cherry, Gemalto, Generic USB i Dell smart card/keyboard combo.
    • Sygnalizacja RS232 - jedno gniazdo "żeńskie" RJ45.
    • Opcjonalny port RJ45 Ethernet 100BaseT umożliwiający transmisję i odbiór dla dołączonego urządzenia standardowej sieci danych takiego jak router lub hub.
    • Gniazdo „żeńskie” RJ45 do przesyłania wysokiej rozdzielczości sygnału video/audio, danych USB, RS232, sygnału IR i sygnalizacji DDC.
    Wymiary
    • SxWxG (mm): 126x27x77
    Zasilanie
    • Zasilanie pojedynczym zasilaczem dołączonym do jednego z modułów lokalnego lub wyniesionego.
    • Moduł lokalny lub wyniesiony: zasilany z zewnętrznego zasilacza 230 VAC i 50 lub 60 Hz.
    MTBF
    • ST-C6USBH-HDBT: 227 958 h
    Wymagania środowiskowe
    • Temperatura pracy: 0°C do 50°C
    • Temperatura przechowywania: -30°C do 60°C
    • Wilgotność względna pracy i przechowywania: 5 do 90% bez efektu kondensacji
    Maksymalny zasięg
    • 100 metrów (328 stóp) kablem kategorii CAT5e/6/7
    Certyfikaty
    • CE, RoHS
    • Zgodność z TAA
    Gwarancja
    • Dwa lata


    Zestawienie oferowanych urządzeń

    Nazwa

    Nr katalogowy

    Instrukcja obsługi

    Karta katalogowa

    HDMI, USB KVM, Additional USB port, RS232, IR

    ST-C6USBH-HDBT

    PDF manual

    Karta katalogowa

    HDMI, USB KVM, Additional USB port, RS232, IR, Ethernet

    ST-C6USBHE-HDBT
