Extender KVM z portami HDMI i USB na kablach CATx
  • EXTENDER KVM Z PORTAMI 4K HDMI I USB, ZASIĘG 100m NA KABLU CAT5e / 6 / 6a / 7


  • FUNKCJONALNOŚĆ

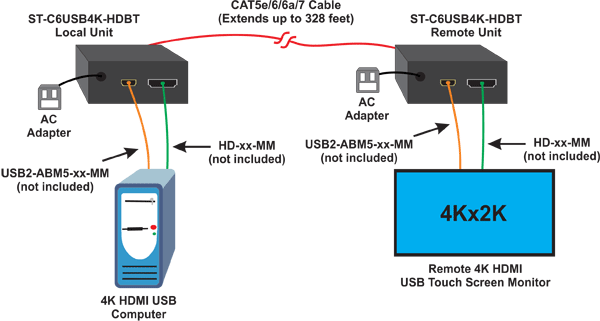

    Extender XTENDEX® 4K HDMI over HDBase-T pozwala wynieść na odległość 100m (328 feet) nieskompresowany cyfrowy sygnał portów klawiatury USB, myszy USB, portu RS232 i monitora HDMI. Extender składa się z dwóch modułów: lokalnego do którego dołącza się komputer oraz wyniesionego do którego dołącza się klawiaturę, monitor i mysz. Moduły lokalny i wyniesiony łączy się jednym kablem CAT 5e/6/7.
    • Transmisja nieskompresowanego, dużej prędkości sygnału HDMI za pomocą jednego kabla typu CAT5e/6/7.
    • Supports Ultra-HD 4Kx2K resolutions to 3840x2160, 2K resolution 2048x1080, HDTV resolutions to 1080p, and up to 1920x1200 (WUXGA).
    • Obsługa funkcji HDMI:
      • x.v.Color, sYCC601 color, Adobe RGB Color and Adobe YCC601 color
      • Dolby TrueHD, DTS-HD Master Audio, Dolby Digital i DTS
      • Pasmo przenoszenia do 340 MHz (10,2 Gb/s)
      • Obsługa kompatybilnych urządzeń z magistralą danych CEC (consumer electronic control).
      • 3D
      • Lip Sync
    • Zgodność ze standardem HDCP.
    • Obsługa protokołu DDC2B.
    • USB 2.0 port for keyboard, mouse, flash drive, HDD, or touchscreen display.
      • Compliant with USB 2.0 (low/full/high speed) standards.
      • Use a USB hub to extend multiple USB devices.
    • Supports full-duplex RS232 up to 115200 baud.
    • Compact size.
    • Optional mounting bracket for easy surface/wall mounting.


    SPECYFIKACJA TECHNICZNA
    Moduł lokalny
    • Compatible with a USB computer (PC, SUN and MAC) with Ultra-HD HDMI output.
      • Use an HDMI to DVI adapter/cable to connect a DVI source.
        • If a DVI source is used, a DVI monitor must be connected to the remote unit.
    • Współpraca z systemami operacyjnymi: Windows 2000/XP/Vista/7/8/10, Windows Server 2000/2003/2008/2012, Solaris, Linux, FreeBSD i MAC OS 9/10.
    • Gniazdo „żeńskie” HDMI do dołączenia źródła sygnału.
    • One female USB Type Mini B connector.
    • 3-pin screw terminal for RS232.
    • One female RJ45 port for sending/receiving UHD video, audio, USB, RS232 and DDC signals.
    Moduł wyniesiony
    • One female HDMI connector for display.
      • If an HDMI display is used, an HDMI or DVI source can be connected to the local unit.
      • Use an HDMI to DVI adapter/cable to connect a DVI display.
        • If a DVI monitor is used, a DVI source must be connected to the local unit.
    • One female USB Type Mini B connector for connecting USB keyboard, mouse, flash drive, HDD, or touchscreen display.
      • Use a USB hub to extend multiple USB devices.
    • 3-pin screw terminal for RS232.
      • Support full-duplex RS232 up to 115200 baud.
    • Supported video resolutions:
      • Ultra-HD 4Kx2K resolutions
        • 3840x2160 at 60Hz, 4:2:0
        • 3840x2160 at 30Hz, 4:4:4
      • 2K Cinema (2048x1080 at 60Hz)
      • HDTV resolutions to 1080p
      • Up to 1920x1200 (WUXGA)
    • Supports embedded digital audio through HDMI compatible TVs or audio receivers.
    Wymiary
    • SxWxG (mm): 44x25x73
    Zasilanie
    • Local and remote unit:
      • Input: 230 VAC at 50 or 60 Hz via AC adapter.
      • Output: 5VDC, 2A
    Wymagania środowiskowe
    • Temperatura pracy: 0°C do 50°C
    • Temperatura przechowywania: -20°C do 75°C
    • Wilgotność względna pracy i przechowywania: 5 do 95% bez efektu kondensacji
    Certyfikaty
    • CE, FCC, RoHS
    • Zgodność z TAA
    Gwarancja
    • Dwa lata
    Maksymalny zasięg
    • 100 metrów (328 stóp) kablem kategorii CAT5e/6/7
    Kable
    • Interface cables between the source/display and the transmitter/receiver are required for proper operation.
      • Supports cable lengths to 30 feet.
      • Cables longer than 30 feet can be used provided they have a built-in video equalizer (also known as "active HDMI cables").
    • Do dołączenia urządzeń z portem HDMI należy użyć kabla typu HD-xx-MM.
    • Use DVI-HD-xM-MM cable to connect a DVI source or display.
      • If a DVI source is used, a DVI monitor must be connected to the remote unit.
    • Use HD-ACT-xx-MM 4K HDMI Active Cables to connect an HDMI source or display up to 100 feet.
    • Do połączenia modułów extendera należy używać kabli CAT5e/6/6a/7 zakończonych wtykami RJ45 zgodnie z normą TIA/EIA-568B
    • Kable nie dostarczane w zestawie.



    Rozdzielczość komputerowa w zależności od odległości i typu kabla

    Kabel

    Odległość [m]

    Maksymalna rozdzielczość

    CAT5e

    100

    1080p at 60Hz

    90

    3840x2160 at 60Hz, 4:2:0
    3840x2160 at 30Hz, 4:4:4

    CAT6/6a/7

    100

    3840x2160 at 60Hz, 4:2:0
    3840x2160 at 30Hz, 4:4:4




    Zestawienie oferowanych urządzeń

    Nazwa

    Nr katalogowy

    Instrukcja obsługi

    Karta katalogowa

    4K HDMI Extender over HDBase-T with USB and RS232

    ST-C6USB4K-HDBT

    PDF manual

    Karta katalogowa

    VESA Mounting Bracket for ST-C6USB4K-HDBT Remote Unit

    MK-STC6USB4KHDBT
