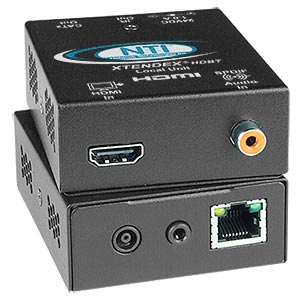

EXTENDER PORTU HDMI BEZ KOMPRESJI (HDBase-T) I IR,
ZASIĘG 180m
|
 |
FUNKCJONALNOŚĆ
Extender
XTENDEX® HDMI HDBase-T pozwala wynieść
nieskompresowany cyfrowy
sygnał
HDMI, IR i opcjonalnie RS232, Ethernet na
odległość do 180m (600 feet) przy użyciu jednego kabla
CAT 6a//7 i technologii HDBase-T.
Extender
składa się
z dwóch modułów: lokalnego do którego dołącza się źródło sygnału
HDMI i nadajnik sygnału podczerwieni IR oraz
wyniesionego do którego dołącza się wyświetlacz HDMI i
odbiornik sygnału podczerwieni IR.
- Transmisja nieskompresowanego,
dużej prędkości sygnału HDMI za pomocą jednego kabla typu CAT6a/7
(drut).
- Rozdzielczość HDTV do 1080p.
- ST-C6HD-HDBT supports 1920x1200 (WUXGA), but ST-C6HDE-HDBT does not.
- Zasięg do 135m przy zastosowaniu kabla CAT5e/6 (drut).
- Zasięg do 180m przy zastosowaniu kabla CAT6a/7 (drut o przekroju 23AWG/0,5mm²).
- Pełna kontrola źródła sygnału
HDMI za pomocą pilota zdalnego sterowania IR z odbiornikiem dołączonym
do modułu wyniesionego.
- Tylko jeden zasilacz wystarczy
aby zasilić dwa moduły lokalny i wyniesiony. Zasilanie dołącza się do
dowolnego z modułów.
- Obsługa funkcji HDMI:
- x.v.Color, sYCC601 color, Adobe
RGB Color i Adobe YCC601 color
- Dolby TrueHD, DTS-HD Master
Audio, Dolby Digital i DTS
- Pasmo przenoszenia do 154 MHz
(3.4 Gb/s)
- Obsługa kompatybilnych urządzeń z
magistralą danych CEC (consumer electronic control).
- Lip Sync
- Zgodność ze standardem HDCP.
- Obsługa protokołu DDC2B.
- Wersje
wykonania extendera:
- Port HDMI + IR (ST-C6HD-HDBT)
- Port HDMI + IR + dwukierunkowy
RS232 + Ethernet (ST-C6HDE-HDBT)
- Opcjonalny port Ethernet
umożliwia transmisję i odbiór dla dołączonych urządzeń standardowej
sieci danych 100Base-T takich jak routery, hub-y, smart TV lub
odtwarzacze smart Blu-Ray.
- Uchwyt montażowy ułatwiający fizyczną instalację.
- Detachable brackets for ST-C6HD-HDBT.
- Integrated brackets for ST-C6HDE-HDBT.
- Wysokiej jakości, wytrzymała
stalowa konstrukcja obudowy malowana farbą proszkową.
|
 |
SPECYFIKACJA TECHNICZNA
Moduł lokalny
- Kompatybilność z komputerami i
źródłami sygnału video HDTV wyposażonymi w złącze HDMI.
- ST-C6HD-HDBT: gniazdo
"żeńskie" HDMI, gniazdo "żeńskie" 3,5mm do dołączenia nadajnika
(dostarczany w zestawie) sygnału podczerwieni IR, gniazdo
„żeńskie” RJ45 do przesyłania wysokiej rozdzielczości sygnału video,
audio, sygnału IR i sygnalizacji DDC.
- ST-C6HDE-HDBT: gniazdo
"żeńskie" HDMI, gniazdo "żeńskie" 3,5mm do dołączenia nadajnika
(dostarczany w zestawie) sygnału podczerwieni IR, gniazdo "żeńskie"
RJ45 wykorzystane jako port RS232, gniazdo RJ45 100BaseT Ethernet
port umożliwiający dołączenie urządzeń standardowej sieci
danych takich jak router 100Base-T, hub lub odtwarzacz smart
Blu-Ray, gniazdo „żeńskie” RJ45 do przesyłania wysokiej
rozdzielczości sygnału
video, audio, sygnału IR, sygnalizacji DDC, Ethernet-u i portu RS232.
Moduł wyniesiony
- Rozdzielczość HDTV do 1080p.
- ST-C6HD-HDBT supports 1920x1200 (WUXGA), but ST-C6HDE-HDBT does not.
- ST-C6HD-HDBT: gniazdo "żeńskie" HDMI, gniazdo "żeńskie" 3,5mm do dołączenia odbiornika (dostarczany w zestawie) sygnału podczerwieni IR, gniazdo „żeńskie” RJ45 do przesyłania wysokiej rozdzielczości sygnału video, audio, sygnału IR i sygnalizacji DDC.
- ST-C6HDE-HDBT: gniazdo
"żeńskie" HDMI, gniazdo "żeńskie" 3,5mm do dołączenia odbiornika
(dostarczany w zestawie) sygnału podczerwieni IR, gniazdo "żeńskie"
RJ45 wykorzystane jako port RS232, gniazdo RJ45 100BaseT Ethernet
port umożliwiający dołączenie urządzeń standardowej sieci
danych takich jak router 100Base-T, hub lub smart
TV, gniazdo „żeńskie” RJ45 do przesyłania wysokiej
rozdzielczości sygnału
video, audio, sygnału IR, sygnalizacji DDC, Ethernet-u i portu RS232.
Wymiary
SxWxG (mm)
- ST-C6HD-HDBT: 65x28x79 (mm)
- ST-C6HDE-HDBT: 154x28x78 (mm)
Zasilanie
- Zasilanie
pojedynczym zasilaczem
dołączonym do jednego z modułów lokalnego lub wyniesionego.
- Moduł lokalny lub wyniesiony:
zasilany z zewnętrznego zasilacza 230 VAC i 50 lub 60 Hz
Wymagania
środowiskowe
- Temperatura
pracy: 0°C do 50°C
- Temperatura
przechowywania: -30°C do 60°C
- Wilgotność względna pracy i przechowywania: 5 do 90% bez efektu kondensacji
Maksymalny
zasięg
- 137 metrów (450 stóp) kablem
kategorii CAT5e/6
- 183 metrów (600 stóp) kablem
kategorii CAT6a/7 (przekrój kabla 23 AWG)
Kable
- Do
dołączenia urządzeń z portem
HDMI należy użyć kabla typu HD-xx-MM (kable nie dostarczane w
zestawie).
- Do
dołączenia urządzeń z portem
DVI należy użyć kabla DVI-HD-xx-MM (kable nie dostarczane w zestawie).
- Do
połączenia modułów extendera
należy używać kabli CAT5e/6/7 zakończonych wtykami RJ45
zgodnie z
normą TIA/EIA-568B (kable nie dostarczane w zestawie).
- CAT5e/6 (drut): zasięg do 135m
- CAT6a/7 (drut o przekroju
23AWG/0,5mm²): zasięg do 180m.
Certyfikaty
Gwarancja
|
 |
|
Zestawienie
oferowanych urządzeń
|
|
Nazwa
|
Nr katalogowy
|
Instrukcja obsługi
|
Karta katalogowa
|
|
HDMI HDBase-T Extender
via One
CAT5e/6/7
porty: HDMI, IR
|
ST-C6HD-HDBT
|
PDF
manual
|
Karta
katalogowa
|
|
HDMI HDBase-T Extende
via
One CAT5e/6/7
porty: HDMI, IR, RS232, Ethernet
|
ST-C6HDE-HDBT
|
|
Kabel z wtykami
"męskimi" HDMI
|
|
Nr katalogowy
|
Długość
|
|
HD-3-MM
|
0,9m (3 feet)
|
|
HD-6-MM
|
1,8m (6 feet)
|
|
HD-10-MM
|
3,0m (10 feet)
|
|
HD-15-MM
|
4,5m (15 feet)
|
|
HD-25-MM
|
7,5m (25 feet)
|
|
HD-30-MM
|
9,0m (30 feet)
|
|
HD-50-MM
|
15,0m (50 feet)
|
|
Kabel z wtykami:
"męskim" DVI-D i "męskim" HDMI-A
|
|
Nr katalogowy
|
Długość
|
|
DVI-HD-1M-MM
|
1 m
|
|
DVI-HD-2M-MM
|
2 m
|
|
DVI-HD-3M-MM
|
3 m
|
|
DVI-HD-5M-MM
|
5 m
|
|
|
|
|
|
