EXTENDER PORTU HDMI Z PRZESYŁANIEM SYGNAŁU SIECIĄ GIGABIT IP, ZASIĘG 100m - LC

FUNKCJONALNOŚĆ
Extender XTENDEX^® HDMI Over Gigabit IP pozwala rozesłać cyfrowy sygnał video i audio HDMI, IR i RS232 do jednego lub wielu odbiorników na odległość do 100m (328feet) przy użyciu kabli CAT5e/6.
Extender składa się z modułu lokalnego do którego dołącza się źródło sygnału HDMI i wyniesionego do którego dołącza się wyświetlacz HDMI. Moduły lokalny i wyniesiony mogą być połączone ze sobą w konfiguracji "punkt-punkt" poprzez kabel CATx lub w konfiguracji "punkt-wielopunkt" poprzez przełącznik sieciowy. Do obsługi konfiguracji "punkt-wielopunkt" wymagane jest zastosowanie zarządzalnego przełącznika sieciowego.

Rozdzielczość HDTV do 1080p
Broadcast-owa transmisja sygnału video/audio HDMI w czasie rzeczywistym do wielu wyświetlaczy w różnych lokalizacjach sieciowych z zarządzalnym lub nie-zarządzalnym przełącznikiem sieciowym.
Transmisja sygnału HDMI za pomocą jednego kabla typu CAT5e/6.
Port HDMI w module lokalnym do dołączenia monitora
Instalacja typu Plug-and-Play dzięki automatycznemu odnajdywaniu się w tej samej sieci modułów lokalnego i wyniesionego. (Konfiguracja sieci extenderów może wymagać instalacji zarządzalnego przełącznika sieciowego).
Obsługa połączeń sieci Ethernet 10/100/1000 Base-T.
Wbudowana domyślna tabela standardu EDID.
Zgodność ze standardem HDCP 2.0.

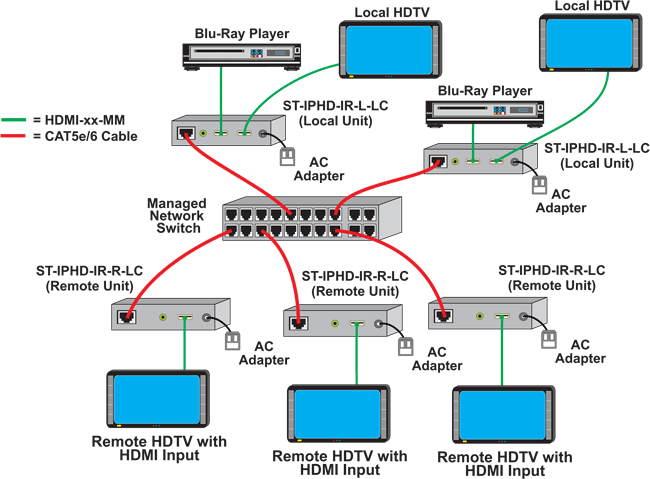

Obsługa konfiguracji z wieloma modułami lokalnymi (transmitters) wymaga zastosowania zarządzalnego przełącznika sieciowego z obsługą VLAN/IGMP. W sieci LAN ze standardowym przełącznikiem można zastosować tylko jeden moduł lokalny (transmitter).

Zarządzalny przełącznik musi obsługiwać porty w oparciu o IEEE 802.1Q VLAN, IGMP oraz pozwalać na duplikowanie adresów IP w całej domenie VLAN.
HDMI Over IP działa jako oddzielny kanał w sieci VLAN.
Liczba lokalnych i wyniesionych modułów zależy od obsługiwanej przez przełącznik szerokości pasma.

Maksymalna liczba nadajników: 64

Zarządzalne przełączniki w konfiguracji kaskadowej do 3 poziomów pozwalają na zwiększenie dystansu między modułem lokalnym a wyniesionym do 300m. Moduł wyniesiony może być oddalony na odległość do 100m.
Możliwość przełączania odbiorników pomiędzy różnymi nadajnikami dzięki zastosowaniu pilota IR i przełącznika DIP-Switch w nadajniku.

Wyświetlacz LED w module wyniesionym wskazuje numer urządzenia nadawczego które będzie wyświetlane.

Konfigurację "punkt-wielopunkt" można budować w oparciu o sieć z nie-zarządzalnymi przełącznikami, hub-ami lub ruterami

Zaleca się nie stosowanie innych urządzeń z powodu możliwości znacznego pogorszenia się wydajności sieci.

Moduły lokalne i wyniesione muszą być zainstalowane w ramach tej samej sieci LAN. Moduły nie będą obsługiwały połączeń w ramach sieci WAN.
Obsługa dwukierunkowej komunikacji protokołem RS232 z prędkością 2400 b/s w celu sterowania wszystkimi modułami w konfiguracji matrycowej (możliwość zastosowania standardowego oprogramowania komputerowego lub systemów obsługi sprzętowej takich jak Control4 lub Crestron)
Pełna kontrola źródła sygnału HDMI z odbiornika HDTV za pomocą pilota zdalnego sterowania IR.
Łatwa rozbudowa poprzez dodawanie kolejnych modułów wyniesionych z dołączonymi do nich monitorami.
Zastosowanie niedrogich kabli CAT5e/6 zamiast kłopotliwych w użyciu kabli video.
Idealne rozwiązanie dla aplikacji reklam wizyjnych.

SPECYFIKACJA TECHNICZNA

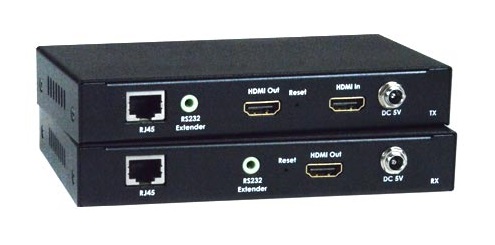

Moduł lokalny

Gniazdo „żeńskie” HDMI do dołączenia źródła sygnału.
Gniazdo "żeńskie" HDMI do dołączenia lokalnego wyświetlacza (monitora)
Gniazdo "żeńskie" miniJack 3,5mm do dwukierunkowej komunikacji protokołem RS232
Gniazdo „żeńskie” RJ45 1000Mbps do przesyłania wysokiej rozdzielczości sygnału video/audio.

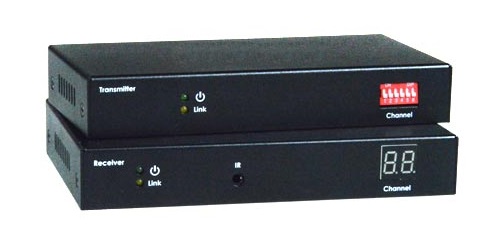

Sześcio-pozycyjny przełącznik DIP-Switch do kojarzenia nadajników z odbiornikami w konfiguracji "punkt-wielopunkt" lub "wielopunkt-wielopunkt".
Obsługa rozdzielczości HDTV do 1080p
Obsługa zintegrowanego cyfrowego sygnału audio przez kompatybilne telewizory z portem HDMI lub odbiorniki audio.
Pasmo wideo: 150 Mbps poprzez sieć LAN

Moduł wyniesiony

Gniazdo „żeńskie” HDMI do dołączenia HDTV lub monitora komputerowego
Gniazdo "żeńskie" miniJack 3,5mm do dwukierunkowej komunikacji protokołem RS232
Gniazdo "żeńskie" miniJack 3,5mm do dołączenia odbiornika sygnału podczerwieni IR (dostarczany w standardzie)

Zakres częstotliwości IR: 33 kHz do 50 kHz.

Gniazdo „żeńskie” RJ45 (1000Mbps) do przesyłania wysokiej rozdzielczości sygnału video/audio.
Obsługa rozdzielczości HDTV do 1080p
Obsługa zintegrowanego cyfrowego sygnału audio przez kompatybilne telewizory z portem HDMI lub odbiorniki audio.

RS232

Obsługa sygnałów TXD i RXD
Prędkość transmisji: 2400 b/s

Zasilanie

Moduł lokalny i wyniesiony:

Zasilane z zewnętrznych zasilaczy 230 VAC i 50 lub 60 Hz
Wyjście: 5VDC 2,5A

Wymiary

Moduł lokalny SxWxG (mm): 155x25x79
Moduł wyniesiony SxWxG (mm): 155x25x102

Wymagania środowiskowe

Temperatura pracy: 0°C do 40°C
Temperatura przechowywania: -20°C do 60°C
Wilgotność względna pracy i przechowywania: 10 do 85% bez efektu kondensacji

Certyfikaty

Zgodność z TAA

Gwarancja

Dwa lata

Maksymalny zasięg

100 metrów (328 stóp) w konfiguracji "punkt-punkt"
200 metrów (656 stóp) w konfiguracji "punkt-punkt" lub "wielopunkt-wielopunkt" i zastosowaniu przełącznika sieciowego

Konfiguracja kaskadowa przełączników sieciowych pozwala na zwiększenie dystansu do 300m
Maksymalna odległość między modułem lokalnym lub wyniesionym extendera i przełącznikiem nie może być większa niż 100m.

Kable

Do dołączenia urządzeń z portem HDMI należy użyć kabla typu HD-xx-MM (kable nie dostarczane w zestawie).
Do dołączenia urządzeń z portem DVI należy użyć kabla DVI-HD-xx-MM (kable nie dostarczane w zestawie).
Do połączenia modułów extendera należy używać kabli CAT5e/6 UTP zakończonych wtykami RJ45 zgodnie z normą TIA/EIA-568B (kable nie dostarczane w zestawie).
Kable z końcówkami miniJack 3,5mm i DB9 RS232 dostarczane w standardzie wraz z modułami extendera
Odbiornik IR i pilot zdalnego sterowania dostarczane w standardzie wraz z modułem wyniesionym extendera.

Zestawienie oferowanych urządzeń
Nazwa	Nr katalogowy	Instrukcja obsługi	Karta katalogowa
HDMI Over Gigabit IP Extender with IR and RS232 (moduł lokalny)	ST-IPHD-IR-L-LC	PDF manual	Karta katalogowa
HDMI Over Gigabit IP Extender with IR and RS232 (moduł wyniesiony)	ST-IPHD-IR-R-LC	PDF manual	Karta katalogowa

Kabel z wtykami "męskimi" HDMI
Nr katalogowy	Długość
HD-3-MM	0,9m (3 feet)
HD-6-MM	1,8m (6 feet)
HD-9-MM	2,7m (9 feet)
HD-15-MM	4,5m (15 feet)

Kabel z wtykami: "męskim" DVI-D single link i "męskim" HDMI-A
Nr katalogowy	Długość
DVI-HD-1M-MM	1m
DVI-HD-2M-MM	2m
DVI-HD-3M-MM	3m
DVI-HD-5M-MM	5m
