SYSTEM MONITORINGU - EXPERT NET CONTROL 2111
|
 |
FUNKCJONALNOŚĆ
Expert
Net Control 2111 to miniaturowe urządzenie umożliwiające zdalną
kontrolę parametrów środowiskowych. Porty wejściowe pozwalają na
dołączenie oraz monitorowanie czujników dwustanowych typu NO/NC poprzez
sieć TCP/IP. Expert Net Control posiada możliwość sterownia
innymi urządzeniami poprzez bezpotencjałowe styki przekaźników (NO/NC).
Dostęp do urządzenia Expert Net Control 2111 możliwy
jest z dowolnego komputera sieci Ethernet.
Expert Net Control 2111 wyposażony jest w dwanaście portów
wejściowych do dołączenia czujników dwu-stanowych, cztery porty
czujników
temperatury i wilgotności oraz w cztery porty bezpotencjałowych
przekaźników do zdalnego sterowania.
- Cztery przekaźniki ze
stykami bezpotencjałowymi NO/NC, napięcie przełączenia 36V, 3A
- Cztery wyjścia przekaźnikowe do
sterowania zewnętrznymi urządzeniami w zależności od aktualnego odczytu
czujnika przypisanego do danego portu.
- Porty przekaźnikowe
z wysoką niezawodnością styków również przy bardzo małych
obciążeniach
- Dwanaście pasywnych portów do
monitorowania
czujek dwustanowych np.: czujnik otwarcia drzwi, czujnik dymu, czujnik
wycieku itp.
- Każda z dwunastu czujek
dwustanowych może być zasilana napięciem 12V.
- Funkcja "Watchdog over IP" dla
czterech urządzeń (ICMP/TCP)
- Cztery porty do dołączenia
opcjonalnych czujników środowiska takich jak: temperatura, wilgotność i
ciśnienie
- Przekroczenie ustalonego zakresu
wartości alarmowej czujnika będzie skutkowało wysłaniem
e-maila, wiadomości Syslog i trapu SNMP.
- Czytelny wyświetlacz LED z
informacją o obciążeniu prądowym, adresem IP, danymi z czujników i
raportem o błędach.
- LED-we wskaźniki
zasilania, stanu czujników i stanu portów przekaźnikowych
- Dwa gniazda zasilania
redundantnego 12V DC do dołączenia zewnętrznych zasilaczy (jeden
zasilacz dostarczany w standardzie)
- Możliwość zasilania modułu
monitoringu z sieci Ethernet (POE) w wykonaniu Expert Net Control 2111-2
- Trwała stalowa obudowa z
możliwością elastycznego sposobu montażu
- Opcjonalne możliwość montażu na
szynie DIN (TS35) przy użyciu wspornika RMC0860.
- Darmowa aplikacja zarządzająca
dla urządzeń przenośnych z systemami Android i IPhone
- Niskie zużycie energii
- Manualne
ustawienie adresu IP lub dynamiczna alokacja DHCP.
- IPv6-ready
- Wymiana
oprogramowania poprzez sieć Ethernet bez konieczności restartu
urządzenia z zachowaniem stanów portów przekaźnikowych.
- Obsługa
protokołu Syslog.
- Obsługa
protokołów HTTP/HTTPS, e-mail (SSL, STARTTLS)
- Obsługa
protokołu i trapów SNMP (SNMPv1, SNMPv2c, SNMPv3).
- Obsługa
protokołu TLS 1.0, 1.1, 1.2
- Dostęp do
urządzenia ograniczony listą adresów IP (IP ACL).
- Dostęp do
urządzenia ograniczony opcjonalnym hasłem (certyfikat SSL).
- Możliwość
konfiguracji i sterowania protokołem Telnet.
- Obsługa
protokołów Radius i Modbus TCP
- Łatwa
konfiguracja za pomocą dowolnej przeglądarki internetowej lub programem
pod Windows lub Linux
- Interfejs
sieciowy Ethernet 10/100 Mbit/s
- Producent:
GUDE Analog- und Digitalsysteme Niemcy
|
 |
SPECYFIKACJA TECHNICZNA

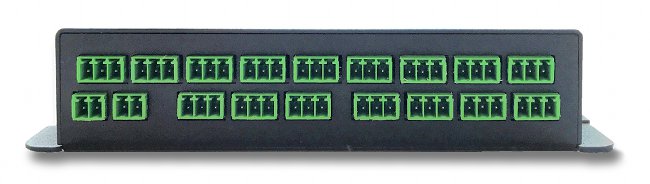

Interfejsy
- 2 gniazda zasilania z
zewnętrznego
zasilacza DC (multi-konektor PTR 2-pinowy)
- 4 wyjścia przekaźnikowe
(multi-konektor PTR 3-pinowy)
- 12 pasywnych wejść
(multi-konektor
PTR 3-pinowych)
- 4 porty RJ45 do
dołączenia
opcjonalnych czujników (temperatura, wilgotność i ciśnienie)
- Gniazdo RJ45 Ethernet (10/100
Mbit/s)
- Możliwość dołączenia zasilacza
POE (wersja 2111-2)
Wymiary
urządzenia
- Obudowa stalowa malowana proszkowo
- Wymiary
SxWxG: 139 x 91 x 35 mm
- Opcjonalna możliwość montażu na
szynie DIN
Waga
Temperatura
pracy
Temperatura
przechowywania
Wilgotność
względna
- 0 - 95% bez efektu kondensacji
|
 |
OPCJE
Czujnik temperatury 7104 do Expert Net Control
Opcjonalnie w prosty sposób do Expert Net Control można dołączyć czujnik temperatury (7104).
Czujnik jest automatycznie wykrywany przez moduł monitoringu po jego dołączeniu.
Informacja o temperaturze będzie dostępna poprzez interfejs sieciowy, wyświetlacz i SNMP.
Czujnik w wersji z certyfikowaną kalibracją (7104-2)
- Sensor temperatury z kablem i wtykiem RJ45: 2,3m
- Dokładność pomiaru: ± 0,3°C
- Waga: ca 80g
- Wymiary: długość 132mm, średnica 15mm
- Zakres temperatury pracy: -20°C do +80°C
Czujnik hybrydowy (temperatury i wilgotności) 7105 do Expert Net Control
Opcjonalnie w prosty sposób do Expert Net Control można dołączyć hybrydowy czujnik temperatury i wilgotności (7105).
Czujnik jest automatycznie wykrywany przez moduł monitoringu po jego dołączeniu.
Informacja o temperaturze i wilgotności będzie dostępna poprzez interfejs sieciowy, wyświetlacz i SNMP.
Czujnik w wersji z certyfikowaną kalibracją (7105-2)
- Sensor hybrydowy (temperatury i wilgotności) z kablem i wtykiem RJ45: 2,3m
- Dokładność pomiaru temperatury: ± 0,3°C
- Zakres temperatury pracy: -20°C do +80°C
- Dokładność pomiaru wilgotności: ± 3%
- Zakres wilgotności pracy: 0-95%
- Wymiary: długość 132mm, średnica 15mm
- Waga: ca 80g
Czujnik hybrydowy (temperatury, wilgotności i ciśnienia) 7106 do Expert Net Control
Opcjonalnie w prosty sposób do Expert Net Control można dołączyć hybrydowy czujnik temperatury, wilgotności i ciśnienia (7106).
Czujnik jest automatycznie wykrywany przez moduł monitoringu po jego dołączeniu.
Informacja o temperaturze i wilgotności będzie dostępna poprzez interfejs sieciowy, wyświetlacz i SNMP.
Czujnik w wersji z certyfikowaną kalibracją (7106-2)
- Sensor hybrydowy (temperatury i wilgotności) z kablem i wtykiem RJ45: 2,3m
- Dokładność pomiaru temperatury: ± 0,3°C
- Zakres temperatury pracy: -20°C do +80°C
- Dokładność pomiaru wilgotności: ± 3%
- Zakres wilgotności pracy: 0-95%
- Zakres pomiaru ciśnienia: 300 - 1100 hPa
- Wymiary: długość 132mm, średnica 15mm
- Waga: ca 80g
Czujnik temperatury 7201 do Expert Net Control
Opcjonalnie w prosty sposób do Expert Net Control można dołączyć czujnik temperatury (7201).
Czujnik jest automatycznie wykrywany przez moduł monitoringu po jego dołączeniu.
Informacja o temperaturze będzie dostępna poprzez interfejs sieciowy, wyświetlacz i SNMP.
Czujnik posiada zintegrowane gniazdo RJ45 dzięki któremu można indywidualnie dobrać długość standardowego kabla przyłączeniowego typu patch-cord RJ45 STP w zakresie do 40m.
- Sensor temperatury z gniazdem RJ45
- Dokładność pomiaru: ± 0,5°C
- Zakres temperatury pracy: -20°C do +80°C
Czujnik hybrydowy (temperatury i wilgotności) 7202 do Expert NetControl
Opcjonalnie w prosty sposób do Expert Net Control można dołączyć hybrydowy czujnik temperatury i wilgotności (7202).
Czujnik jest automatycznie wykrywany przez moduł monitoringu po jego dołączeniu.
Informacja o temperaturze i wilgotności będzie dostępna poprzez interfejs sieciowy, wyświetlacz i SNMP.
Czujnik posiada zintegrowane gniazdo RJ45 dzięki któremu można indywidualnie dobrać długość standardowego kabla przyłączeniowego typu patch-cord RJ45 STP w zakresie do 40m.
- Sensor hybrydowy (temperatury i wilgotności) z gniazdem RJ45
- Dokładność pomiaru temperatury: ± 0,5°C
- Zakres temperatury pracy: -20°C do +80°C
- Dokładność pomiaru wilgotności: ± 3%
- Zakres wilgotności pracy: 0-90%
Punktowy
czujnik
wycieku 7313 do Expert Net
Control
Opcjonalnie w prosty
sposób do Expert Net Control można
dołączyć punktowy czujnik wycieku (7313). Czujnik
dołączany do portów dwustanowych złączem PTR. Długość standardowego
kabla przyłączeniowego 2,5m
- Wymiary SxWxG: 40 x 10 x 20 mm
- Średnica otworu pomiarowego: 3mm
- Długość metalowych sond: 13mm
- Zakres temperatury
pracy: -10°C do +40°C
- Waga wraz kablem: ca 56g
- Napięcie zasilania: 12V DC
- Pobór prądu: max. 200mA
Syrena
alarmowa 7940 do Expert Net
Control
Opcjonalnie w prosty
sposób do Expert Net Control można
dołączyć optyczno dźwiękową syrenę alarmową (7940). Syrena do montażu
wewnątrz pomieszczeń lub na zewnątrz ze stopniem ochrony
IP34.
- Wymiary SxWxG: 122 x 43 x 73 mm
- Intensywność sygnału
akustycznego: 100dB
- Częstotliwość błysków: 2 Hz
- Napięcie zasilania: 12V DC
- Długość kabla przyłączeniowego:
400mm
Zewnętrzny
zasilacz 7903 do Expert Net
Control
Zewnętrzny
zasilacz Expert Power Supply Unit 7903 w obudowie kompaktowej.
- Złącze wyjściowe: Multi-konektor
PTR
- Napięcie wyjściowe: 12V DC
- Maksymalne obciążenia: 1000mA
- Długość kabla: 1,5m
Wspornik
montażowy 0860 do Expert Net
Control
Wspornik
montażowy 0860 umożliwia zamocowanie modułu monitoringu ENC2111 na
szynie
DIN. Dzięki zatrzaskowej konstrukcji montaż i demontaż urządzenia jest
szybki i łatwy.
- Wymiary SxWxG: 45 x 51 x 10mm
(bez zatrzaskowego zamka)
- Waga: ca. 10g
- Materiał: wytrzymałe tworzywo
sztuczne
- Kolor: czarny
|
|
Zestawienie
oferowanych urządzeń
|
|
Nazwa
|
Nr artykułu
|
Instrukcja obsługi
|
Karta katalogowa
|
|
Expert Net Control
2111
|
2111
|
PDF
manual
Quick Start Guide
|
Karta
katalogowa
|
|
Czujnik temperatury
z kablem i wtykiem RJ45
|
7104
|
Karta
katalogowa
|
|
Hybrydowy czujnik
temperatury i wilgotności z kablem i wtykiem RJ45
|
7105
|
|
Hybrydowy czujnik
temperatury, wilgotności i ciśnienia z kablem i wtykiem RJ45
|
7106
|
|
Czujnik temperatury
z gniazdem RJ45 bez kabla
|
7201
|
|
Hybrydowy czujnik
temperatury i wilgotności z gniazdem RJ45 bez kabla
|
7202
|
|
Punktowy czujnik
wycieku
|
7313
|
|
Syrena alarmowa
|
7940
|
|
Zewnętrzny zasilacz
|
7903
|
|
Wspornik montażowy
|
0860
|
Podgląd wersji demonstracyjnej: Demo
Program do konfiguracji sieciowej i wgrywania oprogramowania "firmware"
dla Windows: GBL_Conf
dla Linux: gblc
Firmware: ENC 2111
|
|
|
|
|
