SYSTEM MONITORINGU ENVIROMUX 5D- Medium Enterprise Environmental Monitoring System

FUNKCJONALNOŚĆ
ENVIROMUX^® Enterprise Environment Monitoring System kontroluje krytyczne parametry środowiskowe takie jak temperatura, wilgotność, wycieki wody, zasilanie, włamanie i dym. Przekroczenie ustalonego zakresu wartości ostrzegawczej bądź alarmowej będzie skutkowało wysłaniem e-maila, trapu SNMP, wystawieniem stanu alarmowego na stronie www urządzenia, zaświeceniem kontrolki alarmowej i świetlanej kolumny alarmowej, sygnałem syreny, telefonem alarmowym (z automatycznego dialera głosowego) i SMS-em (z bramki GSM).

Moduł posiada dwa wbudowane sensory: temperatury i wilgotności. Ponadto moduł obsługuje 5 portów sensorowych dobieranych do indywidualnych potrzeb, 5 portów dla sensorów z wyjściem dwustanowym i 2 porty przekaźnikowe do sterowania zewnętrznymi urządzeniami.

Monitorowanie warunków środowiska i bezpieczeństwa serwerowni poprzez sieć IP.
Obsługiwane sensory:

5 portów do dołączenia sensorów dobieranych do indywidualnych potrzeb.
5 portów do dołączenia sensorów z wyjściem dwustanowym (zero-jedynkowym).
2 wbudowane sensory - temperatury i wilgotności.

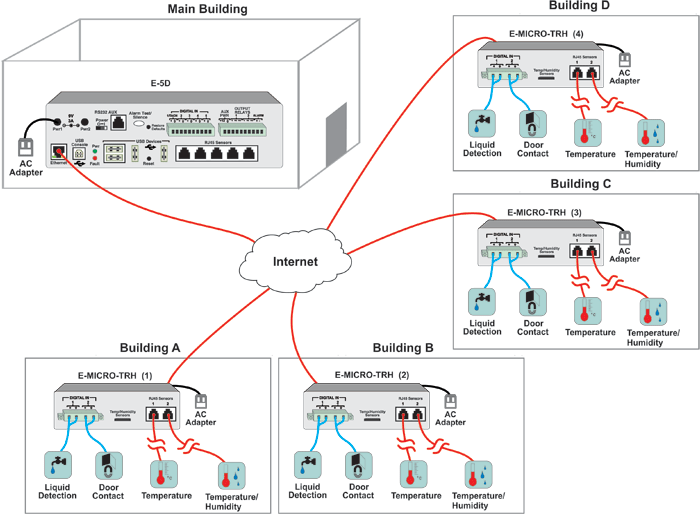

8 czujników temperatury / wilgotności wyniesionych siecią IP (sensors over IP)

ENVIROMUX-MICRO-TRH(P): jedna zintegrowana czujka "kombi" temperatury i wilgotności, dwie czujki temperatury, wilgotności lub temperatury/wilgotności (RJ45), dwie czujki z wyjściem dwustanowym (zero-jedynkowym), opcjonalny wbudowany zasilacz PoE (Power over Ethernet), zdublowane wejście zasilające w celu dołączenia dwóch niezależnych źródeł zasilania.

4 moduły czujnikowe z interfejsem 1-Wire wyniesione siecią IP (sensors over IP)

ENVIROMUX-1W(P): do 24 czujek połączonych łańcuchowo interfejsem 1-wire. Czujki temperatury, wilgotności, punktu rosy, termopary, 2 moduły do czujek dwustanowych, zdublowane zasilanie lub opcjonalnie zasilanie POE.

Moduł RJ45 RS485 Sensor Expander do rozbudowy pojemności systemu o dodatkowe 8 portów do dołączenia sensorów dobieranych do indywidualnych potrzeb.

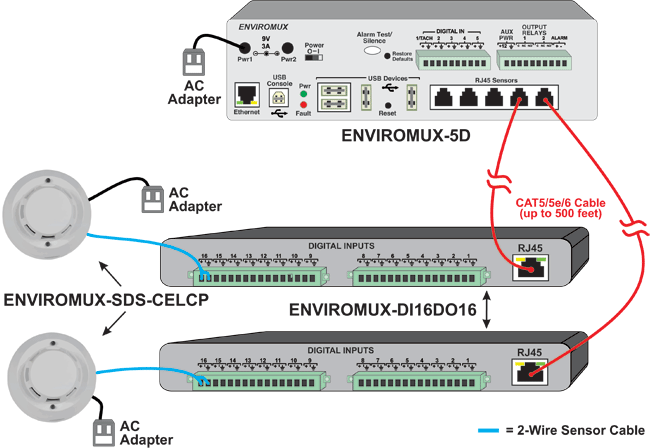

Moduł Digital Input/Output Expander do rozbudowy pojemności systemu o dodatkowe 16 portów do dołączenia sensorów z wyjściem dwustanowym (zero-jedynkowym) i 16 portów przekaźnikowych do sterowania zewnętrznymi urządzeniami.

Dwa porty przekaźnikowe do sterowania zewnętrznymi urządzeniami.

Stan przekaźnika może zostać zmieniony automatycznie po pojawieniu się alarmu lub też manualnie przez użytkownika.
Możliwość sterowania zewnętrznymi urządzeniami poprzez komendy protokołu SNMP

Bieżąca obsługa sieciowych video kamer IP zlokalizowanych w różnych placówkach.

Podgląd na żywo monitorowanego obiektu z dowolnego miejsca w dowolnym czasie wraz z wyświetleniem parametrów środowiskowych.

Rejestracja wideo może zostać wywołana przez definiowalne w systemie wydarzenia alarmowe

Funkcja monitorowania do 64 urządzeń sieciowych IP za pomocą komendy "ping".

Alarm wysyłany jest gdy urządzenie nie dopowiada na komendę.

System operacyjny oparty na platformie Linux.
Tworzenie wielorakich alarmów indywidualnie dla każdego zainstalowanego czujnika.
Alarm wyzwalany jest przez przekroczenie założonych parametrów pojedynczego czujnika lub też kombinację kilku warunków połączonych ze sobą a składających się na tzw. alarm inteligentny.

możliwość konfiguracji do 50 zdarzeń alarmowych

w przypadku przekroczenia założonych parametrów możliwość wysyłania komend SSH do urządzenia lub oprogramowania restartowego.

możliwość konfiguracji do 20 alarmów inteligentnych na które składają się kombinacje kilku zdarzeń.

Alarmy umieszczane są w systemowym dzienniku zdarzeń, dostępnym poprzez interfejs użytkownika.
Automatyczna konfiguracja sieci z protokołem DHCP

ustawienie statycznego adresu IP w przypadku braku serwera DHCP

Możliwość integracji z różnymi pakietami Open Source monitoring - np. Nagios i MRTG.

Odpytywanie komendami SNMP

Port USB do podłączenia modemu USB lub do zapisywania dziennika zdarzeń w pamięci typu flash.
Opcjonalnie moduł z wbudowaną bateria podtrzymującą zasilanie.

Zanik zasilania i ponowne jego pojawienie się sygnalizowane jest odpowiednim alarmem.

Zdublowane wejście zasilające w celu dołączenia dwóch niezależnych źródeł zasilania.

Drugi zasilacz dostarczany jest na oddzielne zamówienie.

Moduł główny opcjonalnie oferowany z zasilaczami 48V DC.

Wbudowany konwerter 48V DC-DC

W celu zwiększenia ilości dołączonych sensorów istnieje możliwość kaskadowego łączenia do pięciu modułów monitoringu przy użyciu sieci Ethernet

Sieć Ethernet umożliwia z pojedynczym modułem "master" ENVIROMUX-2D/5D/16D połączenie kaskadowe do czterech modułów "slave" ENVIROMUX-2D/5D/16D

Każdy moduł "master" i "slave" musi posiadać własny unikalny adres IP

W połączeniu kaskadowym używa się pojedynczego interfejsu web-owego dla wszystkich modułów i sensorów.

Opcjonalnie Enviromux 5D może być dostarczony w wersji przemysłowej przystosowanej do pracy w wysokich temperaturach. Przemysłowa wersja systemu posiada możliwość pracy i monitorowania w temperaturach od -40°C do 80°C.

Wersja przemysłowa z wbudowaną baterią: od 0°C do 60°C

Opcjonalne oprogramowanie z intuicyjnym interfejsem graficznym pozwala w łatwą obsługę i konfigurację do 3000 modułów ENVIROMUX-2D/5D/16D, ENVIROMUX-SEMS-16(U), IPDU-S4/8 i wszystkich dołączonych do nich sensorów.
Elastyczny sposób montażu.

Podstawowe uchwyty montażowe dostarczane wraz z modułem głównym.
Opcjonalna wersja obudowy do montażu na szynie DIN (TS35).

Opcjonalnie możliwość zastosowania uchwytów do montażu w szafie rack 19" - 1U. Moduł główny może być zainstalowany złączami czujników w kierunku frontu szafy lub jej tyłu.
Protokoły bezpieczeństwa: HTTPS, SSHv2, SSLv3, filtrowanie adresów IP, LDAPv3, szyfrowanie AES 256-bitowe, autoryzacja 16-znakowym loginem i hasłem, definiowalne ograniczenie praw dostępu poszczególnych użytkowników.
Monitoring do zastosowania w centrach danych, centrach kolokacyjnych, centrach hostingowych, centralach telefonicznych, szafach serwerowych i innych bez obsługowych lokalizacjach wymagających monitorowania.
Możliwość integracji z bezprzewodowym routerem Wi-Fi w celu zbudowania bezprzewodowego systemu monitoringu środowiska.

Konfigurowanie, monitorowanie i rejestrowanie alarmów bez użycia fizycznego podłączenia do sieci kablowej

SPECYFIKACJA TECHNICZNA
Porty sensorów z wtykiem RJ45

Pięć gniazd RJ45 do podłączenia czujek: temperatury, wilgotności, wycieków, dymu, stłuczenia szyby, wstrząsów, ruchu i wielu innych.

Dwa definiowane przez użytkownika poziomy alarmów - niekrytyczny i krytyczny.

Każdy port zasilany jest przez +12 V DC, 100 mA.

Porty czujek dwustanowych

Pięć portów ze śrubowymi zaciskami do podłączenia czujek dwustanowych.
Porty bezpotencjałowe.
Napięcie wejściowe: 0 V DC do +25 VDC.
Ochrona przeciwprzepięciowa.
Maksymalna rezystancja zmiany stanu portu: 300KΩ.

Porty przekaźników wyjściowych

Dwie pary złączy zaciskowo - śrubowych.
Dwustanowe bezpotencjałowe złącza przekaźników.
Możliwość określenia stanu przekaźnika jako normalnie otwarty lub normalnie zamknięty.
Maksymalne obciążenie złącza przekaźników: 0.5A dla 125VAC, 1A dla 30VDC, 0.5A dla 48VDC

Port alarmowy

Złącze zaciskowe - śrubowe.
Zasilanie lampy alarmowej lub syreny: +12 V DC, 180 mA.
Ochrona bezpiecznikowa.

Zasilanie urządzeń AUX

Złącze zaciskowe - śrubowe.
Zasilanie: +12 VDC, 500 mA.

Port RS232 AUX

Port RJ45 do dołączenia modemu GSM z portem szeregowym lub innego urządzenia zdalnie sterowanego poprzez port szeregowy.

Porty USB (do podłączenia urządzeń zewnętrznych)

Cztery porty "żeńskie" USB typ A do podłączenia modemu USB lub do zapisywania dziennika zdarzeń w pamięci typu flash.

Port USB (do podłączenia konsoli USB)

Jeden port USB Typ B "żeński" do dołączenia komputera PC jako terminala portu szeregowego.

Interfejs sieci Ethernet

Port RJ45 z interfejsem 10/100 BaseT Ethernet.

Obsługa full- i half-duplex

Zasilanie

Zdublowane wejście zasilające prądu stałego.

W przypadku gdy jeden z obwodów zasilania zostanie przerwany system automatycznie i bezprzerwowo przełączy się na drugi obwód jeszcze zanim zostanie przełączony na zasilanie bateryjne.

Zasilacz zewnętrzny 230 VAC i 50 lub 60 Hz.

Drugi zasilacz dostarczany jest na oddzielne zamówienie.

Zasilanie modułu: 9V DC, 3A
Pobór mocy: 15W
Opcja zasilania napięciem 48 VDC

ENVIRMOMUX-5D-48V

Dozwolony zakres napięcia 18~72VDC (nominalne napięcie 48 VDC).
Przeznaczenie do instalacji 48V lub 24V w środowisku telekomunikacyjnym

ENVIRMOMUX-5D-IND48VLT

Dozwolony zakres napięcia 36~72VDC (nominalne napięcie 48 VDC).
Przeznaczenie do instalacji 48V w środowisku telekomunikacyjnym

W celu instalacji modułu ENVIROMUX-5D w środowisku telekomunikacyjnym z napięciami zasilającymi 48V lub 24V należy użyć konwertera DC-DC PWR-48V-12V1-6A.

MTBF

ENVIROMUX-5D: 170 344 h
ENVIROMUX-5DB: 169 279 h
ENVIROMUX-5D-48V: 151 947 h

Protokoły

HTTP/HTTPS, SNMP v1/v2c/v3, SMTP, TCP/IP, Syslog, SNTP, DHCP, SSHv2, SSLv3, TLS, LDAPv3, XOAUTH2, AES 256-bit, 3DES, Blowfish, RSA, EDH-RSA, Arcfour, IPV6, WAP 2.0, RADIUS

Obsługa protokołu XOAUTH2 pozwala na bezpieczniejszą autentyfikację dla kont mailowych (np. Gmail)

Kompatybilność z dowolnym oprogramowaniem do zarządzania za pomocą protokołu SNMP.

Odpytywanie komendami SNMP

Konfiguracja i nadzór poprzez zintegrowany serwer web HTTP/HTTPS, Telnet, SSH lub interfejs szeregowy USB/RJ45

Obsługa systemu poprzez przeglądarkę internetową Internet Explorer 6.0 i wyższą, Firefox 1.5 i wyższą, Netscape 9, Google Chrome, Safari 1.3 i wyższą dla komputerów MAC oraz Safari 3.0 i wyższą dla komputerów PC.
Współpraca z systemami operacyjnymi: Windows 7/8/10, Windows Server 2008/2012/2016/2019, Solaris, Linux, FreeBSD i MAC OS 10/11.

Adres IP ENVIROMUX-5D może mieć przypisany automatycznie przez serwer DHCP.
Przekroczenie ustalonego zakresu wartości alarmowej czujnika będzie skutkowało wysłaniem trapu SNMP, e-maila, zdarzenia do programu syslog i wiadomości SMS (poprzez modem 3G USB).

Alarmy umieszczane są w systemowym dzienniku zdarzeń, dostępnym poprzez interfejs użytkownika.

Alarmy wysyłane są maksymalnie na 17 adresów email.
Użytkownicy mogą skonfigurować zasady określające otrzymanie alarmu jak również mogą przypisać indywidualny opis do każdego z alarmów czujnika.

Trapy SNMP mogą mieć unikalną identyfikację OID (Object Identifiers) dla każdego z czujników.

Obsługa protokołu HTTP REST API do odbioru danych w formiacie JSON

Wbudowana czujka temperatury

Monitorowanie temperatury wewnątrz obudowy ENVIROMUX-5D

Do monitorowania temperatury otoczenia zaleca się stosowanie sensora zewnętrznego.

Zakres pomiaru:

ENVIROMUX-5D: od 0°C do 60°C z dokładnością ±0,40°C.
ENVIROMUX-5DB: od 0°C do 40°C z dokładnością ±0,40°C.
ENVIROMUX-5D-IND: od 0°C do 80°C z dokładnością ±0,40°C.
ENVIROMUX-5DB-IND: od 0°C do 60°C z dokładnością ±0,40°C.
ENVIROMUX-5D-INDLT/INDLT48VLT: od -40°C do 85°C

Dokładność:

±0,90°C w zakresie od -40°C do -10°C.
±0,40°C w zakresie od -10°C do 85°C.

Wbudowana czujka wilgotności

Monitorowanie wilgotności wewnątrz obudowy ENVIROMUX-5D

Do monitorowania wilgotności otoczenia zaleca się stosowanie sensora zewnętrznego.

Zakres pomiaru:

ENVIROMUX-5D: od 20% do 80% wilgotności względnej z dokładnością ±3% w zakresie temperatur od 0°C do 60°C.
ENVIROMUX-5DB: od 20% do 80% wilgotności względnej z dokładnością ±3% w zakresie temperatur od 0°C do 40°C.
ENVIROMUX-5D-IND: od 20% do 80% wilgotności względnej z dokładnością ±3% w zakresie temperatur od 0°C do 80°C.
ENVIROMUX-5DB-IND: od 20% do 80% wilgotności względnej z dokładnością ±3% w zakresie temperatur od 0°C do 60°C.
ENVIROMUX-5DB-INDLT/IND48VLT: od 15% do 90% wilgotności względnej w zakresie temperatur od -40°C do 85°C.

Dokładność:

±3% w zakresie od 15% do 80% wilgotności względnej
±4% w zakresie od 80% do 90% wilgotności względnej

Wymiary

SxWxG (mm):

ENVIROMUX-5D(-D): 200x44x76 mm
ENVIROMUX-5DB(-D): 200x44x76 mm
ENVIROMUX-5D-48V(LT): 269x44x79 mm
ENVIROMUX-5DB-IND(LT): 200x44x76 mm
ENVIROMUX-5DB-IND: 269x44x79 mm

Opcjonalnie możliwość zastosowania uchwytów do montażu w szafie rack 19" - 1U (ENVIROMUX-RK1-5D(BIND))

Moduł główny może być zainstalowany złączami czujników w kierunku frontu szafy lub jej tyłu.

Waga

ENVIROMUX-5D: 0,45kg (1,0 lb)

Wymagania środowiskowe

Temperatura pracy:

ENVIROMUX-5D: 0°C do 60°C
ENVIROMUX-5DB: 0°C do 40°C
ENVIROMUX-5D-IND: 0°C do 80°C
ENVIROMUX-5DB-IND: 0°C do 60°C
ENVIROMUX-5DB-INDLT/IND48VLT: -40°C do 85°C

Temperatura przechowywania:

ENVIROMUX-5D: -30°C do 60°C
ENVIROMUX-5D-INDLT/IND48VLT: -40°C do 85°C

Wilgotność względna pracy i przechowywania: 15 do 90% bez efektu kondensacji

Certyfikaty

CE, RoHS

Gwarancja

Dwa lata

Administrowanie systemem
Interfejs sieciowy Web (podgląd wersji demonstracyjnej)

Konfiguracja systemu poprzez stronę www sieci Internet/LAN lub 3G.

Transmisja danych 3G wymaga zastosowania modemu USB 3G.

Powiadomienia e-mail i SMS mogą być wysłane niezależnie od połączenia Ehternetowego

Obsługa systemu poprzez przeglądarkę internetową Internet Explorer 6.0 i wyższą, Firefox 1.5 i wyższą, Netscape 9, Google Chrome, Safari 1.3 i wyższą dla komputerów MAC oraz Safari 3.0 i wyższą dla komputerów PC.
Konfiguracja progowych wartości zadziałania czujnika, sposobu wysyłania alarmu, formatu alarmu i zapisywania alarmu w systemowym rejestrze zdarzeń.

Indywidualne ustawienie tytułów wiadomości SMS i E-mail w zależności od typu alarmu

Podgląd i edycja aktualnych wartości pomiarowych czujników, progów zadziałania i stanów alarmowych.

Możliwość podglądu statusu wszystkich czujników ENVIROMUX-5D na jednej podsumowującej stronie (w tym do 8 czujników typu sensor over IP).
Wszystkie czujniki w stanie alarmowym mogą zostać szybko sprawdzone z poziomu strony podsumowującej.

Możliwość ustawienia przez użytkownika akceptacji automatycznego powrotu czujnika do normalnego statusu po ustaniu alarmu bez konieczności manualnego kasowania tego stanu alarmowego.

Podgląd i edycja wpisów przechowywanych w systemowym rejestrze zdarzeń.

Systemowy rejestr zdarzeń przechowuje takie zdarzenia jak: alarmy, logowania i wylogowania użytkowników, informacje o wysyłanych mailach alarmowych itp.
Rejestr zmian wartości mierzonych przez czujniki. Odstęp czasu próbkowania definiowany przez użytkownika.
Przechowywanie do 1000 wpisów typu zdarzenie alarmowe lub logowanie i wylogowanie użytkowników.
Możliwość pobrania rejestru zdarzeń jako zwykłego pliku tekstowego.

Konfiguracja ustawień sieci IP (adres, maska podsieci, brama domyślna, DNS, itp.), uprawnień administracyjnych użytkowników i ustawień zapisywanych w rejestrze zdarzeń.
Możliwość stosowania certyfikatów x509 użytkownika.
Do 16 użytkowników może mieć dostęp do interfejsu sieciowego web jednocześnie.
Uprawnienia do ustawiania progów alarmowych, reguł i metod wysyłania alarmów definiowane są indywidualnie dla każdego z użytkowników.
Konfiguracja do 50 zdarzeń alarmowych.
Konfiguracja do 20 alarmów inteligentnych na które składają się kombinacje kilku zdarzeń.
W celu zwiększenia ilości dołączonych sensorów istnieje możliwość kaskadowego łączenia do pięciu modułów monitoringu.

Sieć Ethernet umożliwia z pojedynczym modułem "master" ENVIROMUX-2D/5D/16D połączenie kaskadowe do czterech modułów "slave" ENVIROMUX-2D/5D/16D.

Każdy moduł "master" i "slave" musi posiadać własny unikalny adres IP.
Czujki IP mogą być obsługiwane tylko przez moduł "master"

W połączeniu kaskadowym używa się pojedynczego interfejsu web-owego dla wszystkich modułów i sensorów.

Interfejs szeregowy USB / Telnet / SSH

Konfiguracja systemu, sterowanie i kontrola za pomocą tekstowego menu dostępnego przez port konsoli USB, Telnet i SSH.

Dostęp do systemu zabezpieczony nazwą użytkownika i hasłem.

Dane logowania system przechowuje w postaci zaszyfrowanej.

Dwa poziomy uprawnień użytkowników: użytkownik i administrator.
Możliwość włączenia i wyłączenia protokołów Telnet i SSH

Wyłączenie protokołu Telent może uchronić przed nieautoryzowanym dostępem do ustawień systemu ENVIROMUX-5D

Obsługa przedniego panelu.

Wskaźniki LED oznaczające:

"Fault" (kolor czerwony) wskaźnik zaświeci się gdy nastąpi przekroczenie wartości alarmowej przez czujnik.

"Power" (kolor zielony) wskaźnik zaświeci się gdy moduł jest zasilany.

Przycisk "Alarm Test/Silence" – używany do testowania lub wyciszania alarmów z urządzeń dołączonych do wyjścia syreny.
Przycisk "Restore Defaults" – używany do manualnego przywracania ustawień fabrycznych ENVIROMUX-5D.
Przycisk "System Reset" – używany do manualnego uruchomienia/przeładowania oprogramowania ENVIROMUX-5D.
Model ENVIROMUX-5D-48V posiada dodatkowe wskaźniki LED i przycisk "Alarm Test/Silence" na tylnej ściance modułu.

Operacje sieciowe

Automatyczna konfiguracja sieci z protokołem DHCP.

ustawienie statycznego adresu IP w przypadku braku serwera DHCP.

Obsługa protokołu SNMP pozwalająca na integrację z sieciową platformą zarządzania.

Sterowanie przekaźnikami wyjściowymi za pomocą komend protokołu SNMP w celu włączenia/wyłączenia zewnętrznych urządzeń.

Komendy sterujące mogą być wysyłane z oprogramowania SNMP, przeglądarki MIB (Windows) lub linii komend (Linux).

Aktualizacja oprogramowania systemowego.

Integracja z systemami monitoringu typu Open Source

Opcjonalne oprogramowanie zarządzające systemem monitoringu

Opcjonalny system zarządzania monitoringiem środowiska i konfiguracji do 3000 modułów ENVIROMUX-2D/5D/16D poprzez przegladarkę internetową zainstalowaną na komputerze, smartfonie i/lub tablecie.
Opcjonalne oprogramowanie z intuicyjnym interfejsem pozwala na prostą obsługę monitorowania i konfiguracji do 3000 modułów ENVIROMUX-2D/5D/16D, ENVIROMUX-MICRO-TRH(P), ENVIROMUX-MICRO-1W(P) i wszystkich podłączonych do nich czujników.
Możliwość zmiany ustawień w wielu podłączonych modułach jednej grupy jednocześnie

przykłady: dodanie nowych użytkowników, serwerów mailowych, ustawień sieciowych, ustawień bezpieczeństwa, ustawień systemowych etc.

Podgląd statusu wszystkich czujników na urządzeniach mobilnych (podgląd wersji demonstracyjnej)

Podgląd aktualnych wartości pomiarowych na podsumowującej stronie urządzeń mobilnych - smartphone-y, tablety, etc.
Strona podsumowująca statusy i aktualne wartości pomiarowe wszystkich podłączonych czujników.
