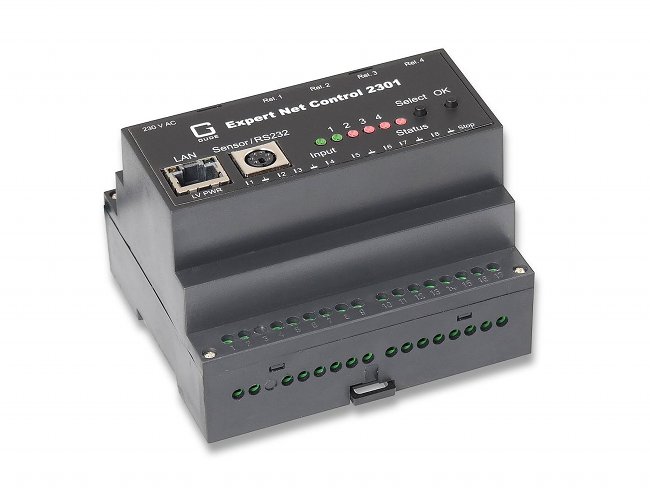

MODUŁ ZDALNEGO STEROWANIA I MONITORINGU - EXPERT
NET CONTROL 2301
|
 |
FUNKCJONALNOŚĆ
Moduł zarządzalny typu Expert Net Control 2301 posiada
możliwość
zdalnego włączania i wyłączania obwodu zasilania lub konkretnego
urządzenia za pomocą sterowania przez sieć TCP/IP lub lokalnego portu
szeregowego. Po wykonaniu podstawowych czynności podłączenia,
4 porty przekaźnikowe mogą być sterowane z dowolnego komputera za
pomocą przeglądarki internetowej.
Expert Net Control 2301 wyposażony jest w osiem portów wejściowych do
dołączenia czujników dwu-stanowych, oraz w jeden port czujnika
temperatury / wilgotności lub interfejsu RS232.

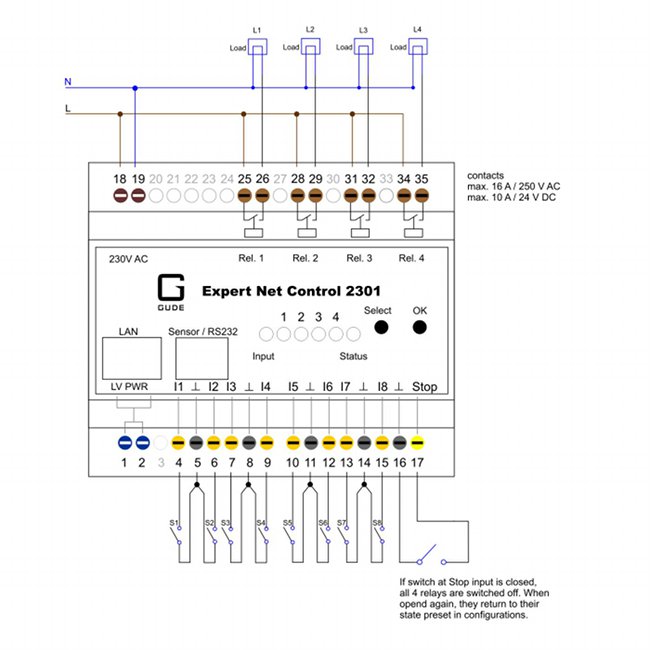

- Cztery przekaźniki
sterujące ze
stykami bezpotencjałowymi, napięcie przełączenia 230V AC 16A
lub 24V DC 10A
- Przekaźniki sterujące mają
możliwością indywidulanego włączania i wyłączania zasilania każdego z
nich poprzez interfejs HTTP, linię komend lub interfejs portu
szeregowego RS232.
- Osiem pasywnych portów do
monitorowania
czujek dwustanowych np.: czujnik otwarcia drzwi, czujnik dymu itp.
- Kompaktowa obudowa przeznaczona
do montażu na szynie DIN-TS35
- Jeden interfejs do dołączenia
opcjonalnego czujnika temperatury / wilgotności lub portu RS232
- Umieszczone na panelu frontowym
dwu-kolorowe wskaźniki stanu portów przekaźnikowych
- Przyciski w obudowie do manualnej
zmiany stanu przekaźników wyjściowych
- Automatyzacja włączania i
wyłączania przekaźników lub też sterowanie zgodnie z tabelami czasowymi
przełączania (tryb batch mode)
- Funkcja "Watchdog over IP" dla
czterech urządzeń (ICMP/TCP)
- Dedykowane przekaźniki
wytrzymujące wysoki prąd uruchomienia.
- Darmowa aplikacja zarządzająca
dla urządzeń przenośnych z systemami Android i IPhone
- Zasilanie poprzez montowany na
szynie DIN zewnętrzny
zasilacz 7902 (230VAC / 12VDC 1250mA - dostarczany jako oddzielny
element)
- Niskie zużycie energii, maks. 2W
- Manualne
ustawienie adresu IP lub dynamiczna alokacja DHCP.
- Wymiana
oprogramowania poprzez sieć Ethernet bez konieczności restartu
urządzenia.
- Obsługa
protokołu i trapów SNMP (SNMPv1, SNMPv2c).
- Obsługa
protokołu Syslog.
- Możliwość
wysłania powiadomienia o zdarzeniu pocztą e-mail
- Dostęp do
urządzenia ograniczony listą adresów IP (IP ACL).
- Dostęp do
urządzenia ograniczony opcjonalnym hasłem.
- Łatwa
konfiguracja za pomocą dowolnej przeglądarki internetowej lub programem
pod Windows lub Linux
- Interfejs
sieciowy Ethernet 10/100 Mbit/s
- Producent:
GUDE Analog- und Digitalsysteme Niemcy
|
 |
SPECYFIKACJA
TECHNICZNA
Interfejsy
- Złącze zasilania z
zewnętrznego
zasilacza 230V AC lub 24V DC
- 4 złącza wyjściowe przekaźnikowe
- 8 złącz pasywnych wejściowych
- 1 port Mini-DIN do
dołączenia opcjonalnego czujnika lub portu szeregowego RS232
- Gniazdo RJ45 Ethernet (10/100
Mbit/s)
Wymiary
urządzenia
- Obudowa do montażu na szynę DIN
(TS-35)
- Wymiary
SxWxG: 10,5 x 7 x 9 cm
Waga
Temperatura
pracy
Temperatura
przechowywania
Wilgotność
względna
- 0 - 95% bez efektu kondensacji
|
OPCJE
Czujnik
temperatury 7001 do modułów Expert Net Control
Opcjonalnie w prosty
sposób do modułów Expert Net Control można
dołączyć czujnik temperatury (7001). Czujnik jest automatycznie
wykrywany przez moduł po jego dołączeniu. Informacja o
temperaturze będzie
dostępna poprzez interfejs sieciowy, wyświetlacz i SNMP.
- Sensor temperatury z kablem i
wtykiem
Mini-DIN: 2,3m
- Dokładność pomiaru: ± 0,5°C
- Końcówka pomiarowa zgodna ze
stopniem ochrony IP68
- Końcówka
pomiarowa: aluminiowa obudowa, średnica 6mm, długość 53mm
- Długość kabla: 2,3m (bez wtyku i
końcówki pomiarowej)
- Waga: 80g
- Zakres temperatury
pracy: -20°C do +80°C
Czujnik hybrydowy (temperatury i wilgotności) 7002 do modułów Expert
Net
Control
Opcjonalnie w prosty
sposób do modułów Expert Net Control można
dołączyć hybrydowy czujnik temperatury i wilgotności (7002). Czujnik
jest automatycznie wykrywany przez moduł po jego dołączeniu.
Informacja
o
temperaturze i wilgotności będzie
dostępna poprzez interfejs sieciowy, wyświetlacz i SNMP.
- Sensor hybrydowy (temperatury i
wilgotności) z kablem i
wtykiem
Mini-DIN: 2,3m
- Dokładność pomiaru temperatury: ±
0,5°C
- Dokładność pomiaru wilgotności: ±
3%
- Długość kabla: 2,3m (bez wtyku i
końcówki pomiarowej)
- Waga: 80g
- Zakres temperatury
pracy: -20°C do +80°C
- Zakres wilgotności
pracy: 0-90%
Kabel z adapterem RS232
Kabel z
wtykiem Mini-DIN i adapterem portu RS232 umożliwia sterowanie
wyjściami zasilającymi z poziomu portu szeregowego.
- Gniazdo RS232 (Sub-D 9-pinowe)
- Wtyk Mini-DIN 6-pinowy
- Długość kabla: 2,3m
- Waga: 85g
- Zakres temperatury
pracy: 0°C do +50°C
Zasilacz 230VAC / 12VDC do montażu na szynę DIN (7902)
Zewnętrzny
zasilacz do zasilania modułów Expert Net Control 2301 lub Expert Net
Control 2312 przeznaczony do montażu na szynę DIN (TS-35)
- Montaż na szynie DIN (EN 50022)
- 100-240 VAC / 12 VDC
- 1250 mA
|
|
Zestawienie
oferowanych urządzeń
|
|
Nazwa
|
Nr artykułu
|
Instrukcja obsługi
|
Karta katalogowa
|
|
Expert Net Control
2301
|
2301
|
PDF
manual
Quick Start Guide
|
Karta
katalogowa
|
|
Czujnik temperatury
Mini-DIN
|
7001
|
Karta
katalogowa
|
|
Hybrydowy czujnik
temperatury i wilgotności Mini-DIN
|
7002
|
|
Kabel z adapterem RS232
|
7990
|
|
Zasilacz 230VAC / 12
VDC na szynę DIN
|
7902
|
Program do konfiguracji sieciowej i wgrywania oprogramowania "firmware"
dla Windows: GBL_Conf
dla Linux: gblc
Firmware: ENC 2301
|
|
|
|
|
